DMG14428F016_05W T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

В избранное

В сравнение

COF UART ЖК-дисплеи

DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

( 0 отзывов)

Тип Touch-панели [Сенсорные параметры]

USB_WiFi OTA

Нет
-

Яркость [Дисплей]

400 nit
-

Под заказ

Задать вопрос

Узнать о снижении цены В план покупок

Коллекция: Круглые TFT-LCD DWIN

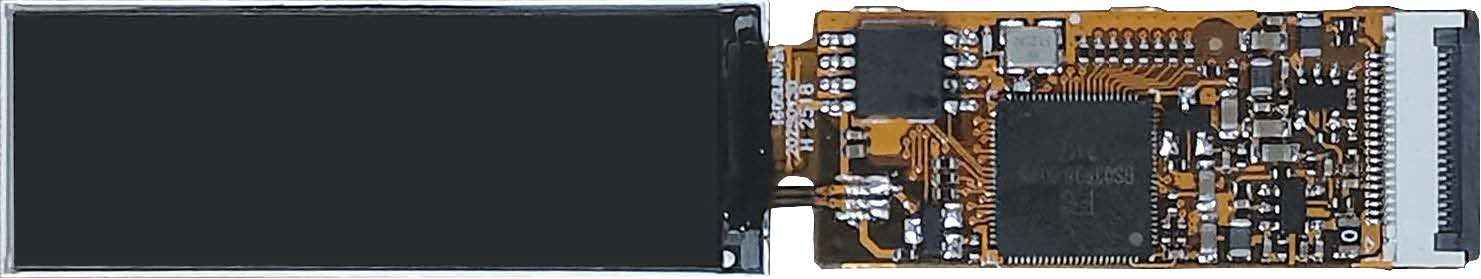

DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии.
На базе T5L0-Q88, работает система DGUS II.
1.6 дюйма, разрешение 142*428 пикселей, 262 тыс. цветов, круглый ЖК-дисплей IPS, широкий угол обзора.
Процесс оптического соединения ЖК-дисплея и TP.

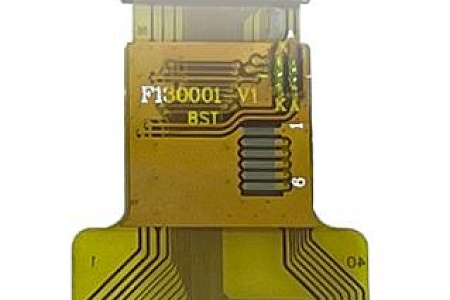

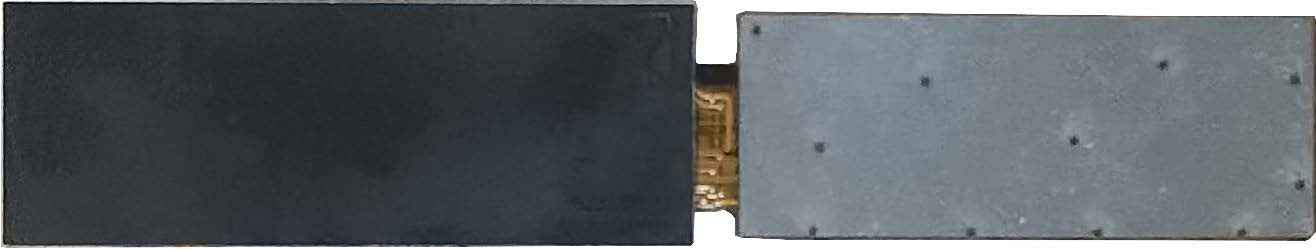

Структура COF. Вся основная схема интеллектуального экрана закреплена на гибком печатном плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой производства.
20-контактные внешние интерфейсы.

Описание Характеристики Отзывы Документы Склады

DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W

ASIC Information

T5L0-Q88 ASIC*2

T5L0-Q88 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2023.

Display

Color			262K colors
LCD Type			IPS, TFT LCD
Viewing Angle			Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A）			13.16mm (W)×39.68mm (H)
Resolution			142*428
Backlight			LED
Brightness			DMG14428F016_06WTC: 350nit DMG14428F016_06WTCZ01: 350nit DMG14428F016_06WTCZ02: 50nit DMG14428F016_06WN: 400nit

Voltage & Current

Power Voltage			4.5~5.5V
Operation Current			103mA VCC=5V, max backlight
			80mA VCC=5V, backlight off

Reliability Test

Working Temperature			-20℃~70℃ (5V @ 60% RH)
Storage Temperature			-30℃~80℃
Working Humidity			10%~90% RH, typical value of 60% RH

Interface

User interface			10Pin_1.0mm FPC
Data Format			N81
Output Voltage (TXD)			Output 1; 3.0~3.3 V
			Output 0;0~0.3 V
Input Voltage （RXD）			Input 1；3.3V
			Input 0；0~0.5V
Interface			UART2: TTL;

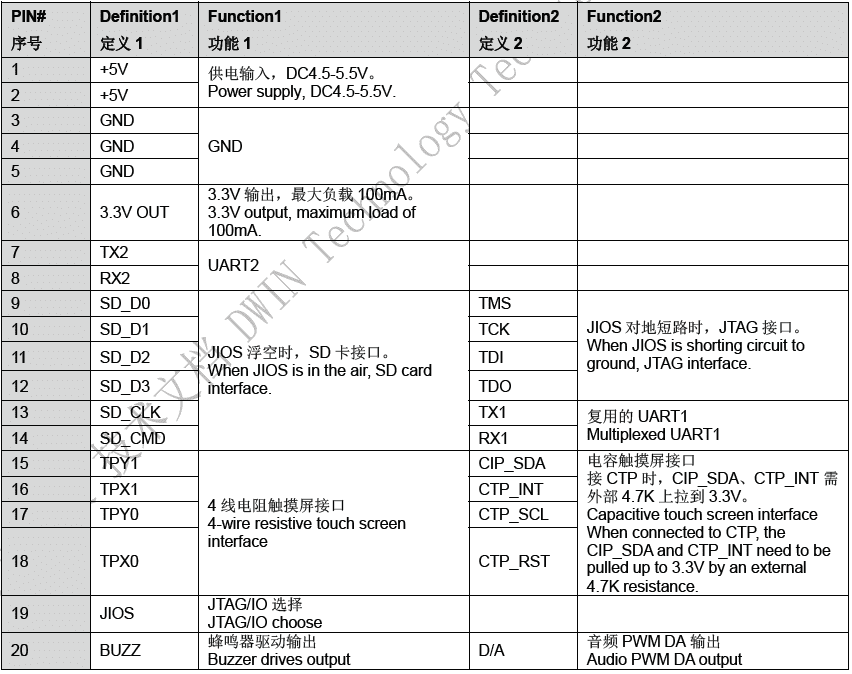

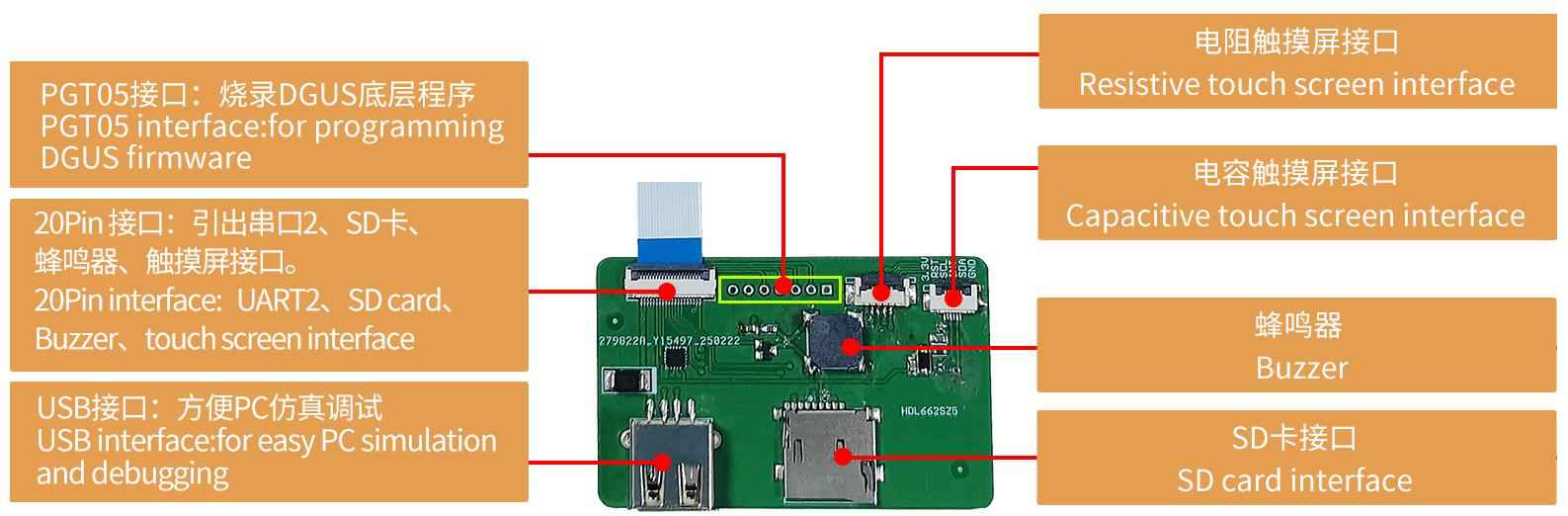

External Interface

Application

Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений. Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений

Степень применения [Основные параметры]: Ультратонкая COF-структура
Диагональ [Дисплей]: 1.6"
Разрешение [Дисплей]: 142×428
Срок жизни [Дисплей]: ≥ 10 000ч
Яркость [Дисплей]: 400 nit
Размеры (ШxВxГ), мм [Размеры]: 44.72×16.00×1.57
Вес нетто [Размеры]: 5
Цветность [Дисплей]: 262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: _05WTC: 350nit / _06WTCZ01: 350nit / _WTCZ02: 50nit / _05WN: 400nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 13.16×39.68
Подсветка [Дисплей]: LED
Напряжение питания, В [Напряжение и ток]: 4.5...5.5В, тип. 5V
Напряжение питания, тип. [Напряжение и ток]: 5V
Рабочая температура [Рабочая среда]: -20...70℃ (5V @ 60% RH)
Температура хранения [Рабочая среда]: -30...80℃
Рабочая влажность [Рабочая среда]: 10...90% RH, тип. 60% RH
Выходное напряжение [Интерфейс]: Output 1: 3.0~3.3V. Output 0: 0~0.3V
Входное напряжение (RXD) [Интерфейс]: Input 1:3.3V. Input 0: 0~0.5V
Входной интерфейс [Интерфейс]: UART2: TTL
Пользовательский интерфейс [Интерфейс]: 20Pin_0.5mm FPC
Интерфейс [Интерфейс]: UART2: TTL
Разъем [Интерфейс]: 20Pin_0.5mm FPC
Формат данных [Интерфейс]: N81
Номинальная мощность [Электрические характеристики]: <2W
ASIC T5L [Информация об ASIC]: T5L0-Q88 ASIC*2
T5L0-Q88 ASIC [Информация об ASIC]: ASIC T5L0-Q88 - это маломощный, экономичный, с высокоинтегрированным графическим интерфейсом и приложениями однокристальный двухъядерный ASIC, разработанный компанией DWIN Technology для малогабаритных ЖК-дисплеев и массово выпускаемый в 2023 году.
Datasheet [Datasheet]: Загрузить
Версия Datasheet [Datasheet]: 2025-05-26
Гарантия: 1 год
Страна бренда: Китай

Оставить отзыв

Datasheet

DMG14428F016_05WN.pdf — Размер 1929.7Кб

Наличие в офисах

Общий остаток на складах:

0

DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

Под заказ

Cопутствующие товары

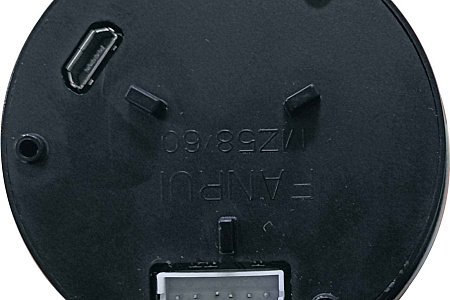

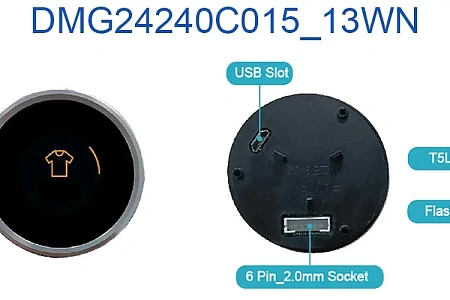

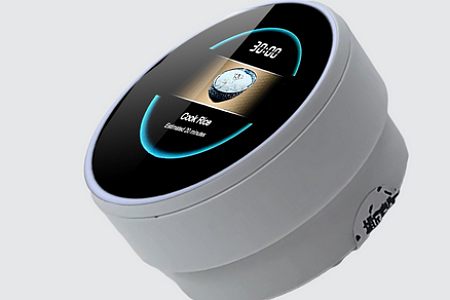

DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса

DMG24240C015_13WN DWIN T5L0 UART HMI 1.54" IPS круглый ЖК-дисплей коммерческого класса

2 527.95 ₽

Степень применения [Основные параметры]

Коммерческий класс

Наличие в России

Да

Диагональ [Дисплей]

1.54"

Разрешение [Дисплей]

240×240

Срок жизни [Дисплей]

≥ 20 000ч

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

Диаметр = 26.8mm

Напряжение питания, тип. [Напряжение и ток]

В наличии

Да

Бренд

DWIN

Артикул

DMG24240C015_13WN

Коллекция

Круглые TFT-LCD DWIN

7 шт

шт

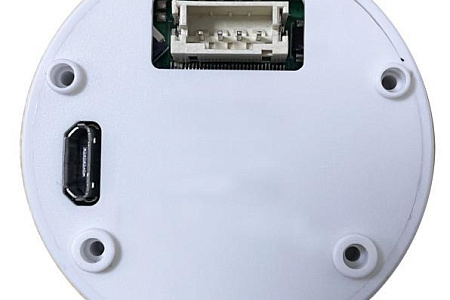

DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса

DMG24240C013_13WN DWIN T5L0 UART HMI 1.3" IPS круглый ЖК-дисплей коммерческого класса

2 588.62 ₽

Степень применения [Основные параметры]

Коммерческий класс

Наличие в России

Да

Диагональ [Дисплей]

1.3"

Разрешение [Дисплей]

240×240

Срок жизни [Дисплей]

≥ 20 000ч

Яркость [Дисплей]

400 nit

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

Диаметр = 32.4mm

Напряжение питания, тип. [Напряжение и ток]

В наличии

Да

Бренд

DWIN

Артикул

DMG24240C013_13WN

Коллекция

Круглые TFT-LCD DWIN

11 шт

шт

DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

DMG48480C021_13WTC DWIN T5L0-Q88 UART HMI круглый поворотный 2.1" IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

5 258.14 ₽

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

2.1"

Разрешение [Дисплей]

480×480

Срок жизни [Дисплей]

≥ 20 000ч

Яркость [Дисплей]

350 nit

Область отображения (Active Area, A.A.) [Дисплей]

Diameter=53.28 mm

Область просмотра (View Area, V.A.) [Дисплей]

Diameter=53.88 mm

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 раз касаний

Напряжение питания, тип. [Напряжение и ток]

В наличии

Да

Бренд

DWIN

Артикул

DMG48480C021_13WTC

Коллекция

Круглые TFT-LCD DWIN

1 шт

шт

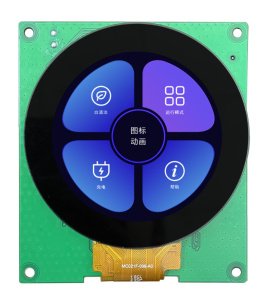

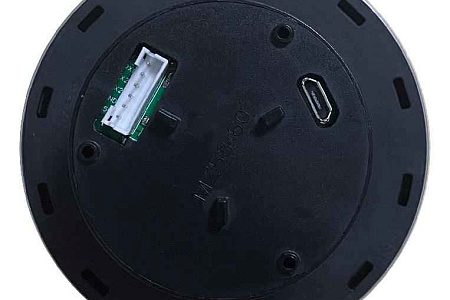

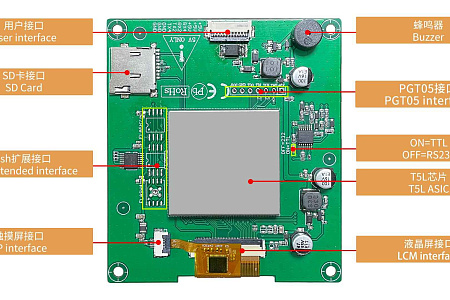

DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса

DMG48480C021_03W DWIN T5L1 UART HMI 2.1" круглый ЖК-дисплей коммерческого класса

3 336.89 ₽

Степень применения [Основные параметры]: Коммерческий класс
Диагональ [Дисплей]: 2.1"
Разрешение [Дисплей]: 480×480
Срок жизни [Дисплей]: ≥ 20 000ч
Защитное покрытие [Основные параметры]: Нет
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85°（L/R/U/D）
Область отображения (Active Area, A.A.) [Дисплей]: D=53.3mm
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, тип. [Напряжение и ток]: 5V
В наличии: Да
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

350 nit
400 nit

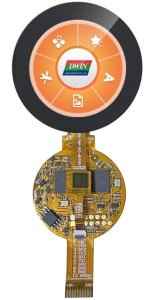

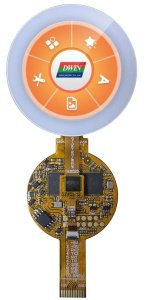

DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

DMG40400F016_06W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

2 952.65 ₽

Степень применения [Основные параметры]: Ультратонкая COF-структура
Диагональ [Дисплей]: 1.6"
Разрешение [Дисплей]: 400×400
Срок жизни [Дисплей]: ≥ 10 000ч
Яркость [Дисплей]: 250 nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 39.84×39.84
Область просмотра (View Area, V.A.) [Дисплей]: 39.84×39.84
Светопропускание [Сенсорные параметры]: Более 85%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, тип. [Напряжение и ток]: 5V
В наличии: Да
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

WTC
WTCZ01
WTCZ02
WN

Яркость [Дисплей]

50 nit
250 nit
300 nit

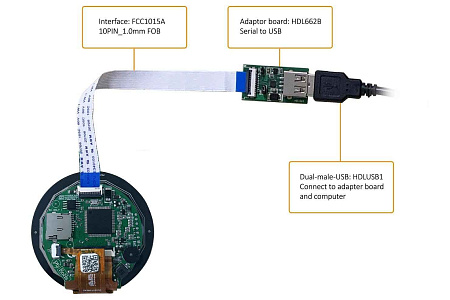

DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

DMG48480C021_02WTC DWIN T5L1 UART HMI 2.1" круглый IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

3 781.81 ₽

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

2.1"

Разрешение [Дисплей]

480×480

Срок жизни [Дисплей]

≥ 20 000ч

Яркость [Дисплей]

350 nit

Защитное покрытие [Основные параметры]

Нет

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, ,85°/85°/85°/85°(L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

D=53.3mm

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1000000 раз касание

Напряжение питания, тип. [Напряжение и ток]

В наличии

Да

Бренд

DWIN

Артикул

DMG48480C021_02WTC

Коллекция

Круглые TFT-LCD DWIN

8 шт

шт

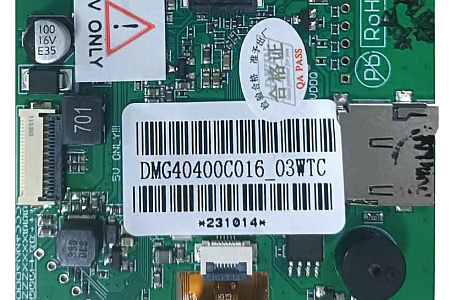

DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса

DMG40400C016_03W DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса

3 397.56 ₽

Степень применения [Основные параметры]: Коммерческий класс
Диагональ [Дисплей]: 1.6"
Разрешение [Дисплей]: 400×400
Срок жизни [Дисплей]: ≥ 20 000ч
Яркость [Дисплей]: 250 nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора
Область отображения (Active Area, A.A.) [Дисплей]: Diameter=39.84mm
Область просмотра (View Area, V.A.) [Дисплей]: Diameter=39.84mm
Напряжение питания, тип. [Напряжение и ток]: 5V
В наличии: Да
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

250 nit
300 nit

DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса

DMG48480C028_03W DWIN T5L1 HMI 2.8" круглый IPS ЖК-дисплей коммерческого класса

4 750.80 ₽

Степень применения [Основные параметры]: Коммерческий класс
Диагональ [Дисплей]: 2.8"
Разрешение [Дисплей]: 480×480
Срок жизни [Дисплей]: ≥ 20 000ч
Яркость [Дисплей]: 300 nit
Область отображения (Active Area, A.A.) [Дисплей]: D=70.1mm
Напряжение питания, тип. [Напряжение и ток]: 5V
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

300 nit

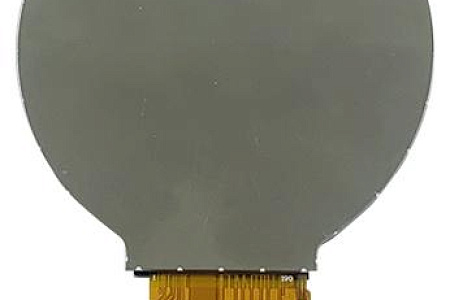

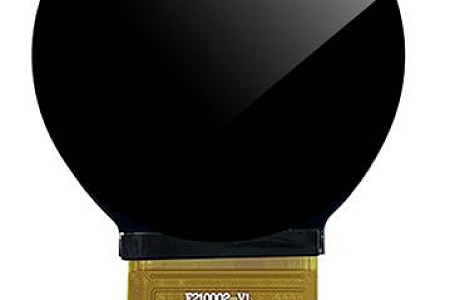

LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit

LI48480T028BA3098 DWIN TFT 2.8" круглый IPS ЖК-модуль 480×480 RGB 24 бит 300nit

3 336.89 ₽

Диагональ [Дисплей]: 2.8"
Разрешение [Дисплей]: 480×480
Срок жизни [Дисплей]: ≥ 30 000ч
Яркость [Дисплей]: 300 nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 70.13*70.13
Срок жизни LED [Сенсорные параметры]: 30000 часов
Тип интерфейса [Электрические характеристики]: RGB
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

250 nit
300 nit

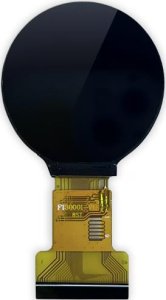

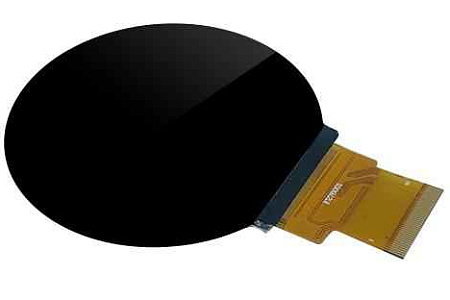

LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей

LI24240C013HA2098 DWIN 1.3" 240 ×240 RGB интерфейс IPS круглый ЖК-дисплей

1 415.65 ₽

Диагональ [Дисплей]: 1.3"
Разрешение [Дисплей]: 240×240
Срок жизни [Дисплей]: ≥ 20 000ч
Яркость [Дисплей]: 200 nit
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 32.4*32.4
Светопропускание [Сенсорные параметры]: Более 85%
Срок жизни LED [Сенсорные параметры]: 20000 часов
Напряжение питания, тип. [Напряжение и ток]: 3V
Тип интерфейса [Электрические характеристики]: RGB
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

150 nit
200 nit

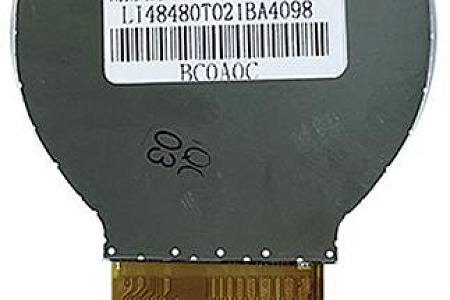

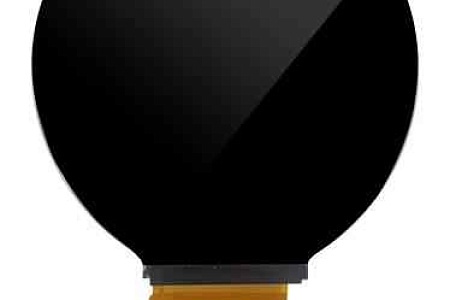

LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом

LI48480T021BA4098 DWIN 2.1" IPS ЖК-модуль 480×480 с RGB интерфейсом

2 795.94 ₽

Диагональ [Дисплей]: 2.1"
Разрешение [Дисплей]: 480×480
Срок жизни [Дисплей]: ≥ 30 000ч
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85/85/58/85 (L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 53.28 (Ш) * 53.28 (В)
Срок жизни LED [Сенсорные параметры]: 30000 часов
Тип интерфейса [Электрические характеристики]: RGB
Бренд: DWIN
Коллекция: Круглые TFT-LCD DWIN

шт

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

400 nit

COF UART ЖК-дисплеи

Анти-УФ [Основные параметры]	Да
WiFi
FSK Bus [Interface]	Да

DMG14428F016_05W DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии

DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии DMG14428F016_05W

ASIC Information

Display

Voltage & Current

Reliability Test

Interface

External Interface

Application

Наличие в офисах

DWIN T5L0-Q88 HMI 1.6" IPS ультратонкий ЖК-дисплей COF серии
DMG14428F016_05W
