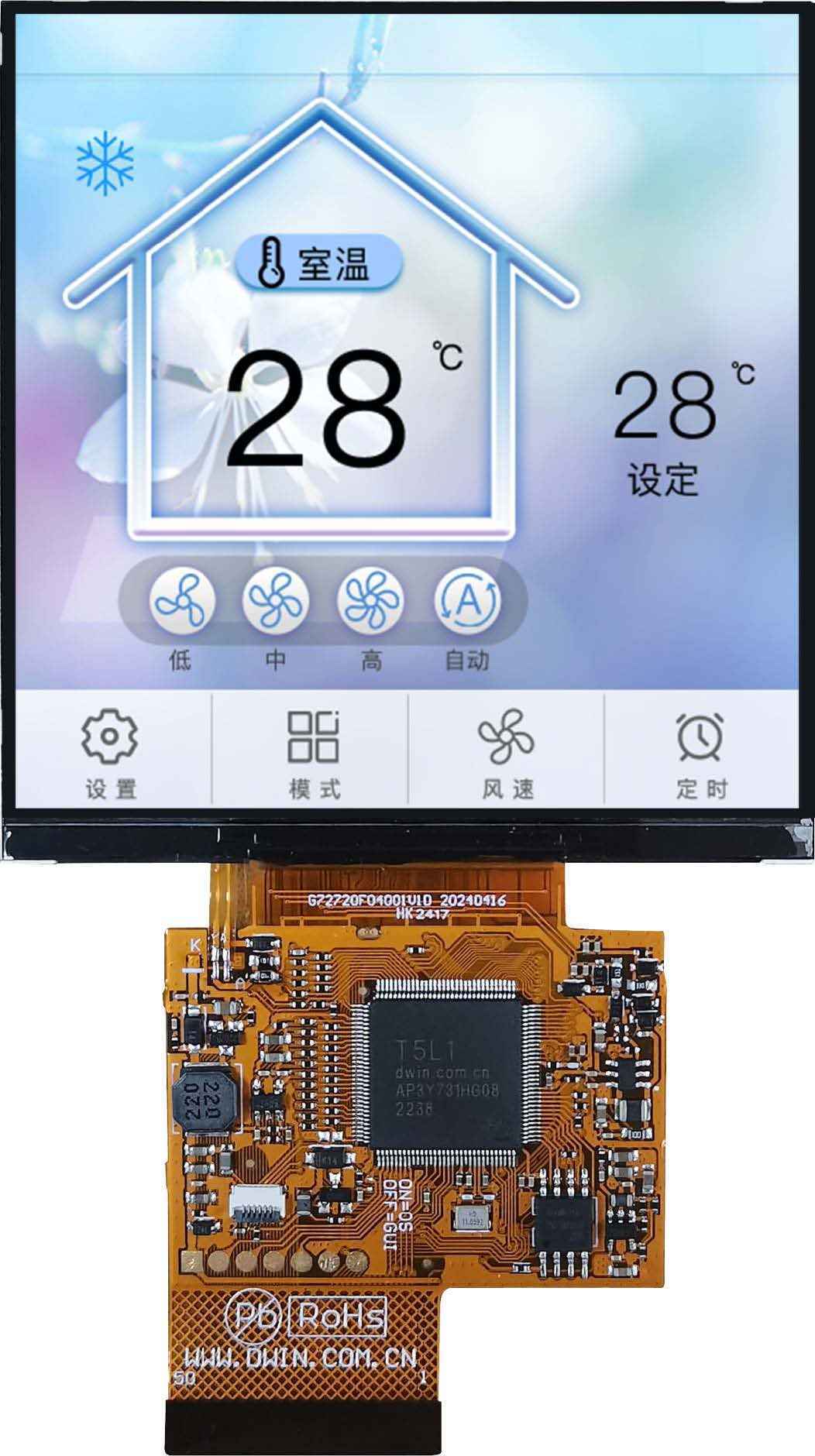

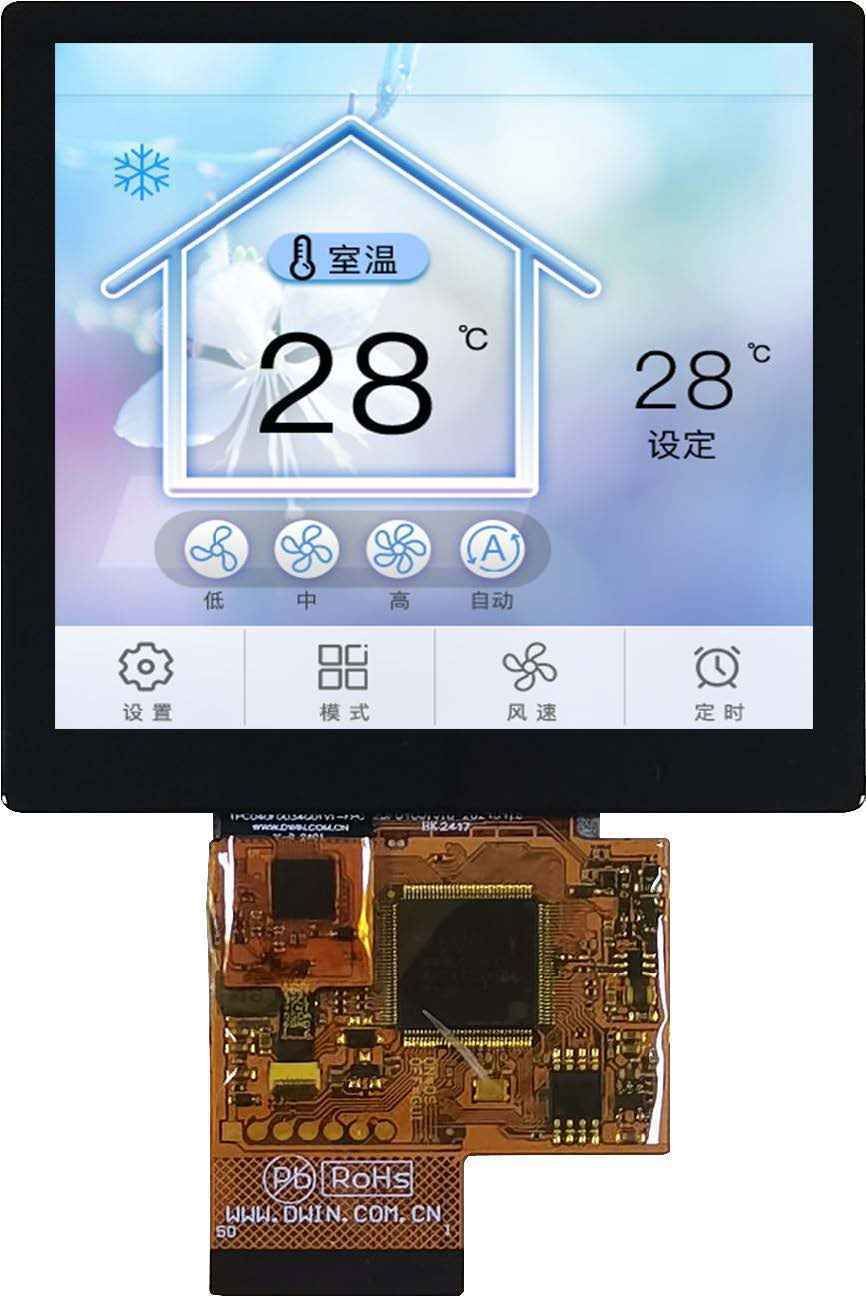

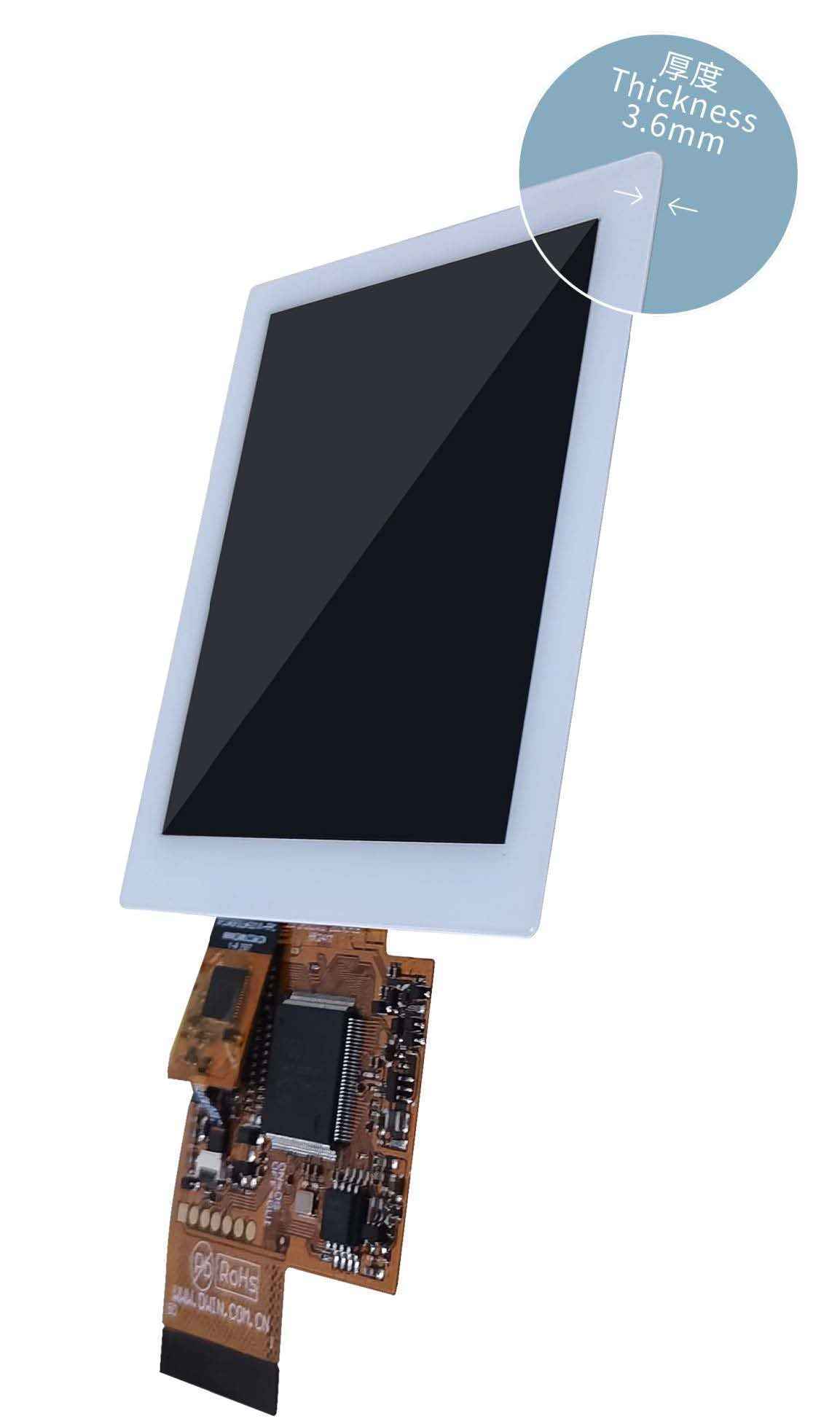

DMG72720F040_01WDWIN T5L1 UART HMI 4.0" ультратонкий IPS 720*720 ЖК-дисплей
Основан на T5L1, работает под управлением системы DGUS II.
4 дюйма, разрешение 720*720 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
Интеллектуальный ЖК-дисплей с сенсорной панелью /без нее.

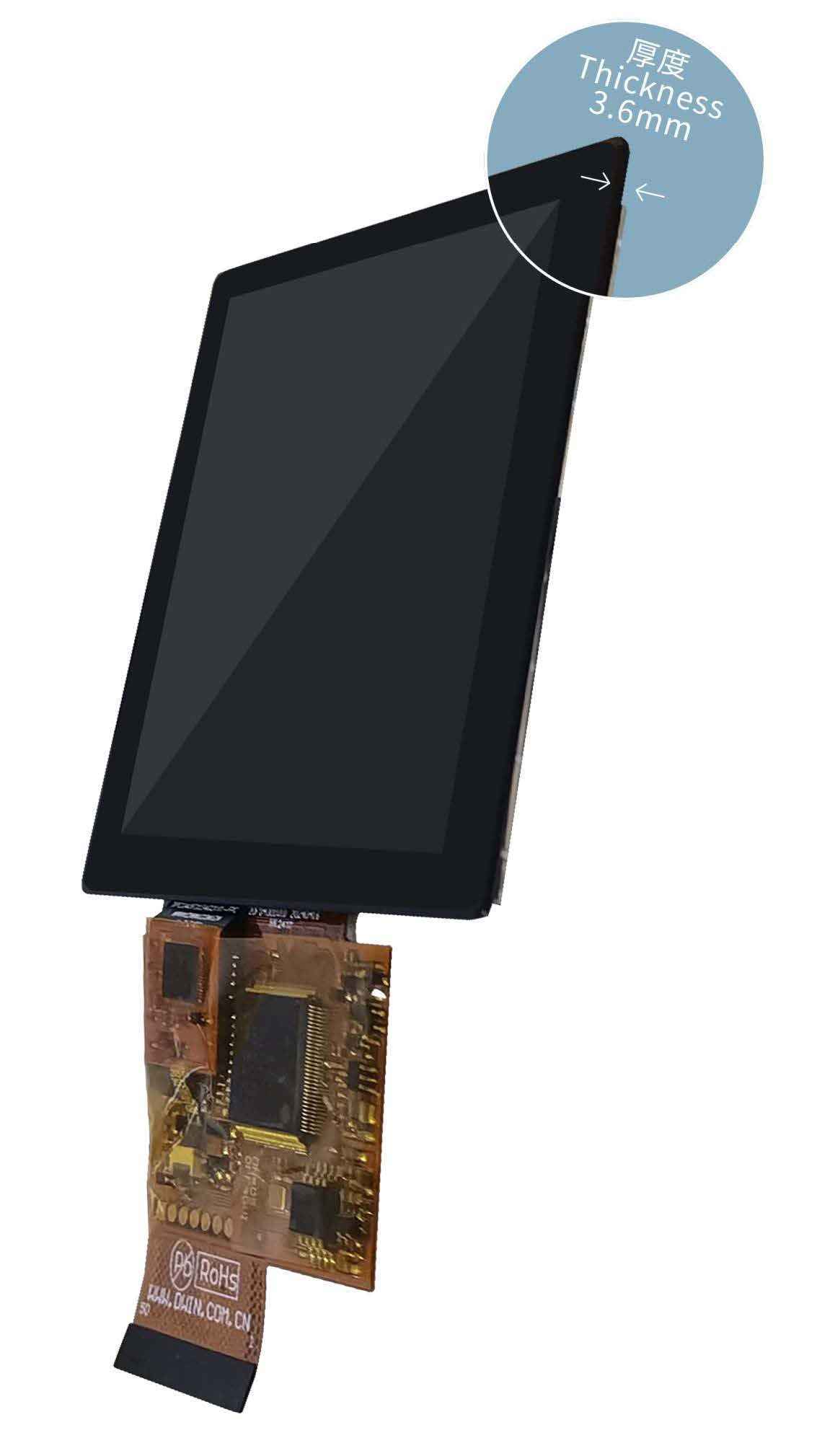

Вся основная схема smart screen установлена на гибком плате LCM, отличающемся легкой и тонкой конструкцией, низкой стоимостью и простотой изготовления.
50 контактов, включая IO, UART, CAN, AD и PWM, от пользовательского ядра процессора для упрощения вторичной разработки.

Описание Характеристики Отзывы Документы Склады

DWIN T5L1 UART HMI 4.0" ультратонкий IPS- 720*720 ЖК-дисплей
DMG72720F040_01W

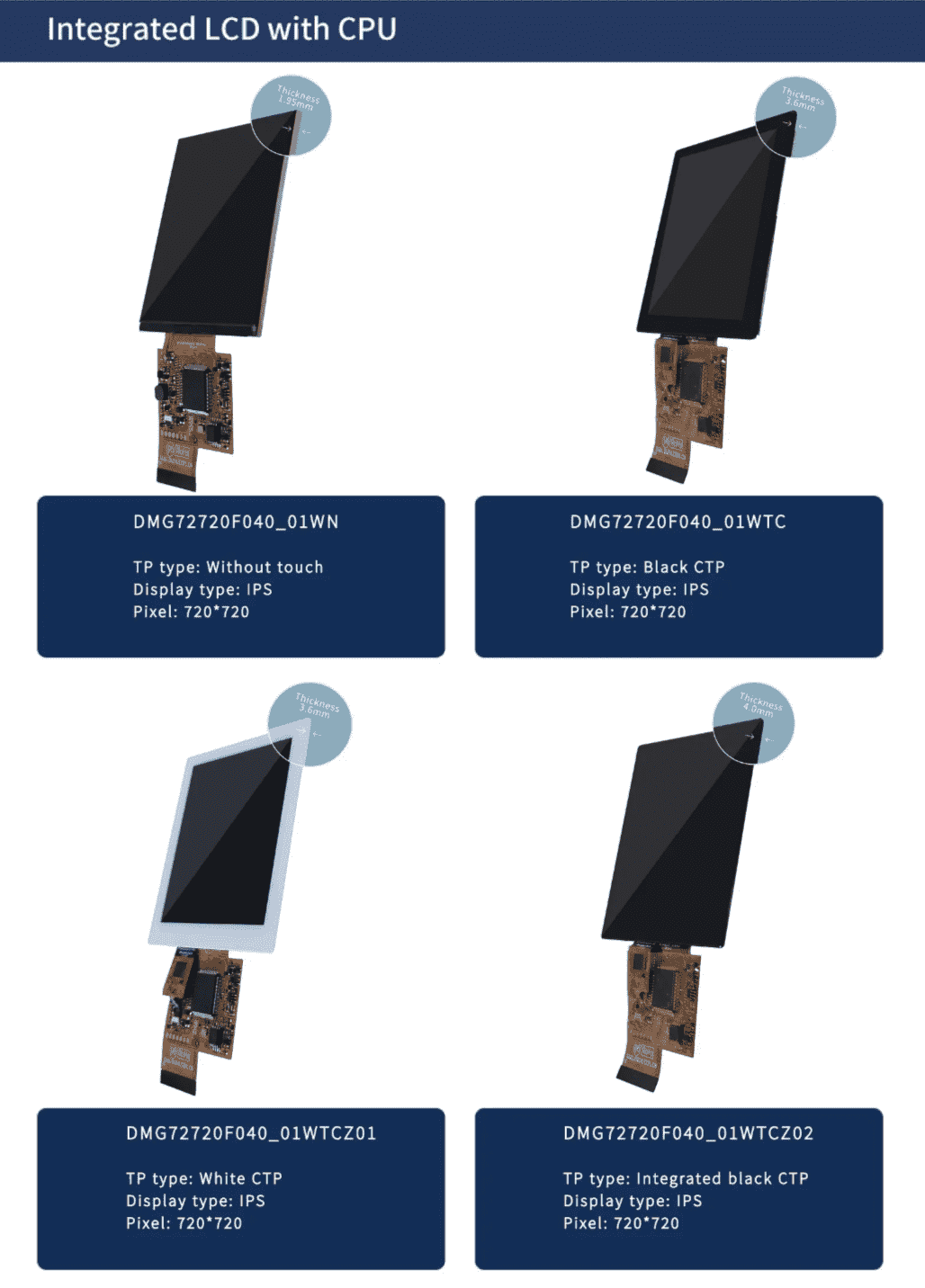

ASIC T5L0 IPS-TFT-LCD 4 дюйма, разрешение 480*480 пикселей, 262К цветов, широкий угол обзора. 2.5D полный процесс ламинирования, красивый продукт и надежная структура. Дополнительный внешний вид TP в черном, белом и интегрированном черном цветах. Структура COF. Вся основная схема смарт-экрана закреплена на FPC LCM, отличающаяся гибкой, легкой и тонкой структурой, низкой стоимостью и простотой производства. 50 контактов, включая ввод-вывод, UART, CAN, AD и PWM от ядра пользовательского процессора для легкой вторичной разработки. На основе T5L0, работает система DGUS II

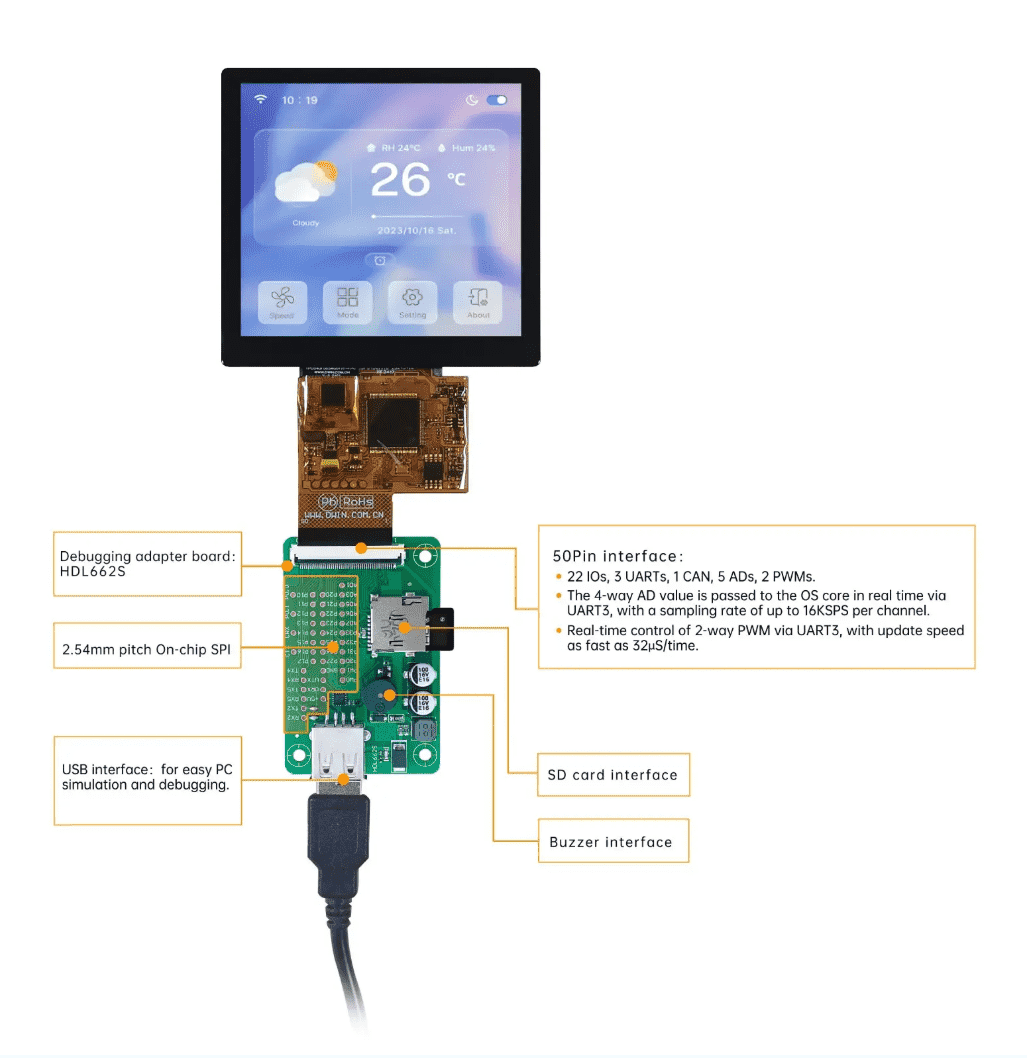

Внешний интерфейс

Таблица контактов внешнего интерфейса
Pin	Определение	I/O	Функциональное описание
1	5V	I	Power supply, DC3.6-5.5V
2	5V	I	Power supply, DC3.6-5.5V
3	GND	GND	GND
4	GND	GND
5	GND	GND
6	AD7	I	5 входных АЦП. разрешение 12 бит при питании 3.3 В. Входное напряжение 0-3.3В. За исключением D6, остальные данные отправляются в ядро ОС через UART3 в режиме реального времени с частотой дискретизации 16 кГц. AD1 и AD5 могут использоваться параллельно, а AD3 и AD7 могут использоваться параллельно, что равно двум AD с частотой дискретизации 32 кГц. AD1, AD3, AD5, AD7 могут использоваться параллельно, что равно AD с дискретизацией 64 кГц; данные суммируются 1024 раза, а затем делятся на 64, чтобы получить значение AD с частотой 64 Гц 16 бит путем передискретизации.
7	AD6	I
8	AD5	I
9	AD3	I
10	AD2	I
11	3.3	O	Выход 3.3В, максимальная нагрузка 150 мА.
12	SPK	O	Внешний МОП-транзистор для управления зуммером или динамиком. Внешний резистор 10 Ком должен быть опущен на землю, чтобы обеспечить низкий уровень включения питания.
13	SD_CD	I/O	Интерфейс SD/SDHC, SD_CK подключает конденсатор 22pF к GND рядом с интерфейсом SD-карты.
14	SD_CK	O
15	SD_D3	I/O
16	SD_D2	I/O
17	SD_D1	I/O
18	SD_D0	I/O
19	PWM0	O	2 16-битных ШИМ-выхода. Внешний резистор 10 Ком должен быть опущен на землю, чтобы обеспечить низкий уровень включения питания. Ядром ОС можно управлять в режиме реального времени с помощью UART3.
20	PWM1	O
21	P3.3	I/O	При использовании RX8130 или SD2058 I2C RTC для подключения к обоим iOS, SCL должен быть подключен к P3.2, а SDA - к P3.3 параллельно с подтягиванием резистора 10 Ком до 3.3В.
22	P3.2	I/O
23	P3.1/EX1	I/O	Он может использоваться в качестве внешнего входа прерывания 1 одновременно и поддерживает как режимы прерывания низкого уровня напряжения, так и режимы прерывания по задней кромке.
24	P3.0/EX0	I/O	Он может использоваться в качестве внешнего входа прерывания 0 одновременно и поддерживает как режимы прерывания низкого уровня напряжения, так и режимы прерывания по задней кромке
25	P2.7	I/O	IO interface
26	P2.6	I/O	IO interface
27	P2.5	I/O	IO interface
28	P2.4	I/O	IO interface
29	P2.3	I/O	IO interface
30	P2.2	I/O	IO interface
31	P2.1	I/O	IO interface
32	P2.0	I/O	IO interface
33	P1.7	I/O	IO interface
34	P1.6	I/O	IO interface
35	P1.5	I/O	IO interface
36	P1.4	I/O	IO interface
37	P1.3	I/O	IO interface
38	P1.2	I/O	IO interface
39	P1.1	I/O	IO interface
40	P1.0	I/O	IO interface
41	UART4_TXD	O	UART4
42	UART4_RXD	I	UART4
43	UART5_TXD	O	UART5
44	UART5_RXD	I	UART5
45	P0.0	I/O	IO interface
46	P0.1	I/O	IO interface
47	CAN_TX	O	CAN interface
48	CAN_RX	I	CAN interface
49	UART2_TXD	O	UART2 (UART0 serial port of OS core)
50	UART2_RXD	I	UART2 (UART0 serial port of OS core)

Display

Color			16.7M colors
LCD Type			IPS, TFT LCD
Viewing Angle			Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D)
Display Area（A.A）			71.928mm (W)×71.928mm (H)
Resolution			720×720
Backlight			LED
Brightness			DMG72720F040_01WTC:250nit DMG72720F040_01WTCZ01:250nit DMG72720F040_01WTCZ02:50nit DMG72720F040_01WN:300nit

Voltage & Current

Power Voltage			4.5~5.5V
Operation Current			300mA, VCC=5V, max backlight
			-, VCC=5V, backlight off

Reliability Test

Working Temperature			-10℃~60℃
Storage Temperature			-20℃~70℃
Working Humidity			10%~90%RH, typical value of 60% RH

User interface			50Pin_0.5mm FPC
Baud Rate			3150~3225600bps
Output Voltage （TXD）			Output 1;3.0~3.3 V
			Output 0;0~0.3 V
Input Voltage （RXD）			Input 1；3.3V
			Input 0；0~0.5V
Interface			UART2: TTL; UART4: TTL;（Only available after OS configuration UART5: TTL;（Only available after OS configuration）
Data Format			UART2: N81; UART4: N81/E81/O81/N82;4 modes (OS configuration) UART5: N81/E81/O81/N82;4 modes (OS configuration)

Application

Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений.
Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений

Степень применения [Основные параметры]: Ультратонкая COF-структура
Диагональ [Дисплей]: 4.0"
Разрешение [Дисплей]: 720×720
Срок жизни [Дисплей]: ≥ 10 000ч
Размеры (ШxВxГ), мм [Размеры]: 74.83×78.98×1.95
Вес нетто [Размеры]: 29
Максимальная мощность [Электрические характеристики]: <2W
Цветность [Дисплей]: 262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: WTC: 250 нит / WTCZ01:250 нит / WTCZ02:50 нит / WN: 300 нит
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, типичное значение 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]: 71.928×71.928
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Структура G+G
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Напряжение питания, В [Напряжение и ток]: 4.5~5.5В, тип. 5В
Рабочий ток [Напряжение и ток]: VCC= 5В, максимальная подсветка 245 мА. VCC=5В, подсветка выключена 75 мА
Рабочая температура [Рабочая среда]: -10~60℃
Температура хранения [Рабочая среда]: -20~70℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]: Вход 1: Iin = 1 мА, 0~3.3В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс [Интерфейс]: UART2: TTL. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
Пользовательский интерфейс [Интерфейс]: 50Pin_0.5mm FPC
Flash память [Память]: 8 Мб NOR Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
USB [Интерфейс]: USB-питание
Интерфейс [Интерфейс]: UART2: TTL. UART4: TTL (Доступно только после настройки ОС). UART5: TTL (Доступно только после настройки ОС)
Формат данных [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]: <5W
Видео [Видео]: https://cdn.globalso.com/dwin-global/style/global/video/DMG48480F040_01WTC.mp4
ASIC T5L [Информация об ASIC]: T5L0
T5L0 ASIC [Информация об ASIC]: T5L0 ASIC — это маломощная, экономичная, высокоинтегрированная однокристальная двухъядерная ASIC с графическим интерфейсом и приложением, разработанная DWIN Technology для небольших ЖК-дисплеев и серийно выпускаемая в 2020 году
ESD test [Рабочая среда]: Contact discharge ±4KV Normal operation. Contact discharge ±4KV Normal operation
EFT test [Рабочая среда]: Power supply ±1KV; 100KHz Normal operation
Datasheet [Datasheet]: Загрузить Загрузить
Версия Datasheet [Datasheet]: 2024-06-12
Гарантия: 1 год
