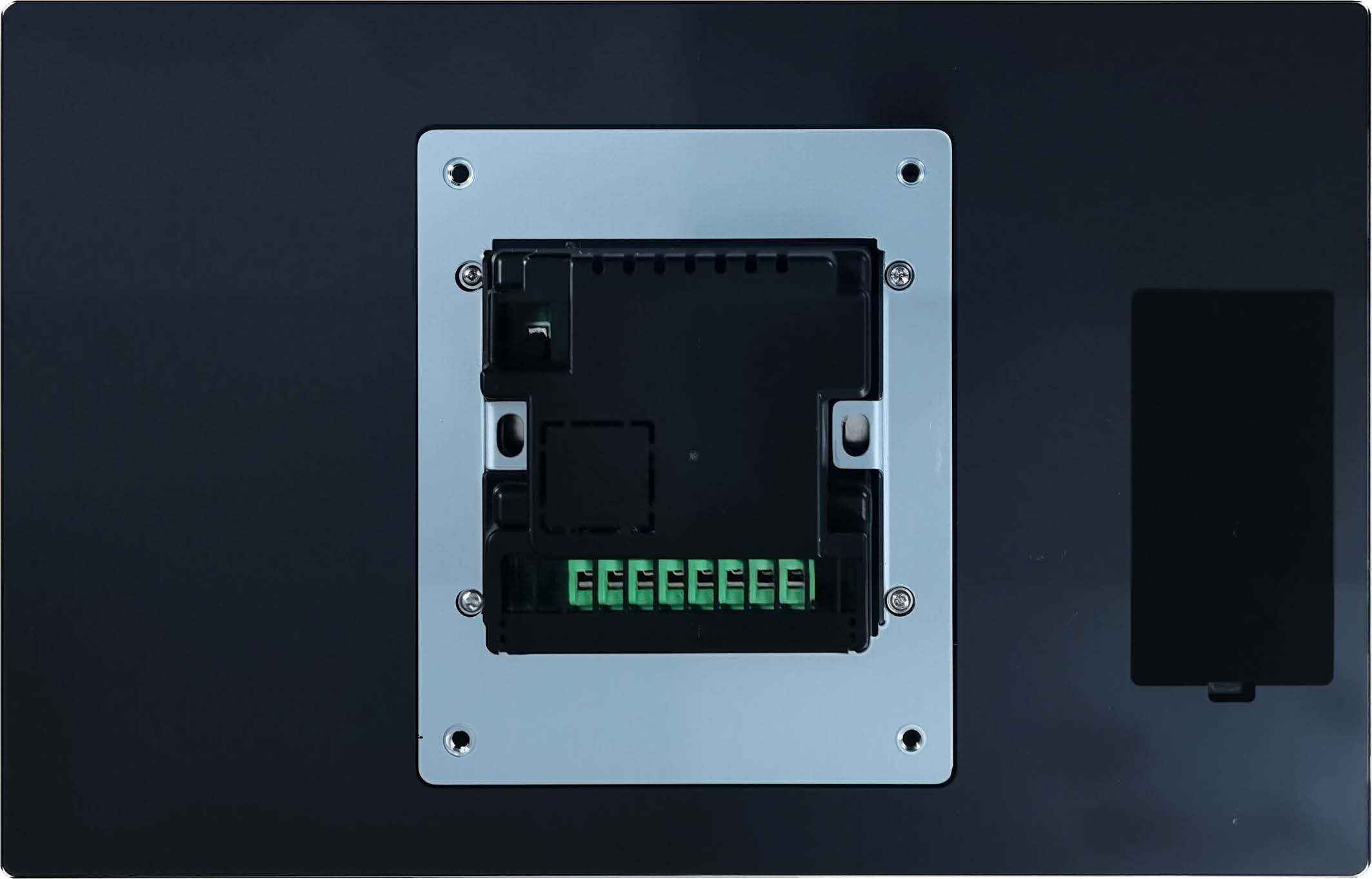

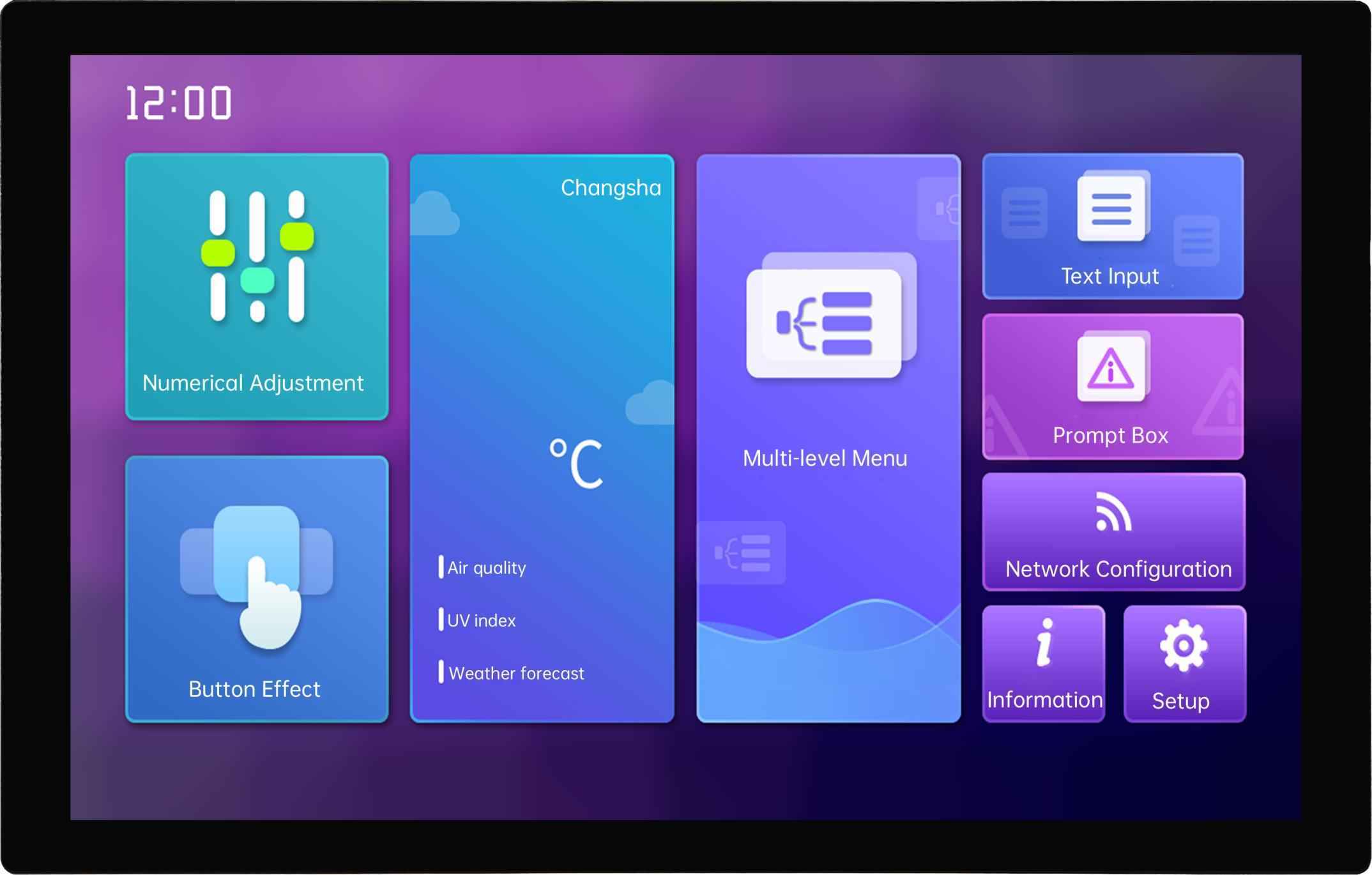

TC101C22W00 DWIN T5L0 UART 10.1" проводной контроллер IOT Smart Home 350nit 1280*800 IPS c емкостным сенсорным экраном и модулем Wi-Fi Tuya
16 306.67 ₽
Рассчитать доставку
- Работает на базе ASIC T5L2, работает на платформе DGUS II HMI, с проводным контроллером.
- 10/1 дюймов, разрешение 1280*800, IPS-TFT-LCD.
- Емкостный сенсорный экран на основе технологии OCA.
- С модулем RTC и Wi-Fi Tuya.
- Конформное покрытие.
DWIN T5L0 UART 10.1" проводной контроллер IOT Smart Home 350nit 1280*800 IPS c емкостным сенсорным экраном и модулем Wi-Fi Tuya
TC101C22W00
Hardware and Interface Description
|
T5L2 ASIC |
DWIN independently developed, mass production in 2019. Dual 8051 cores, GUI and application run on separate 8051 cores. |
|

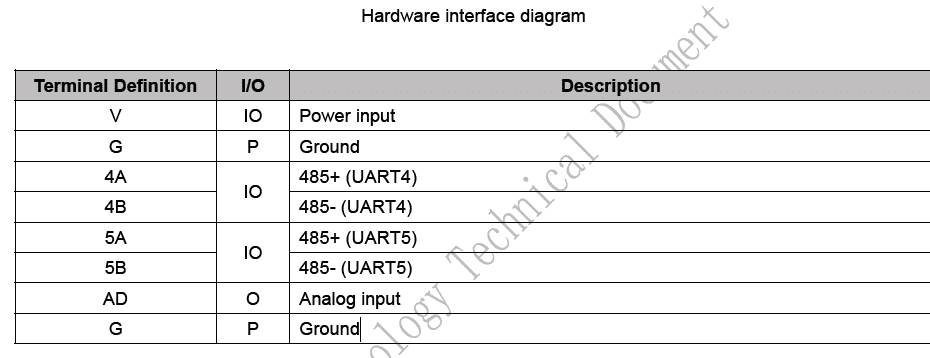

User interface |
One 8Pin_5.08mm socket for power supply and serial communication. |
|
Flash |
16MB NOR Flash and 128MB NAND Flash for storing UI files like fonts, images, music, with over 100,000 erase/write cycles. |
|
Buzzer |
3V passive buzzer. |
|
RTC |
Super-capacitor powered, accuracy: ±20ppm @25℃, maintains operation for 7 days after power-off. |
|
SD card slot |
For DGUS project file downloads (UI, CFG files, kernel, etc.), 4 Mb/s rate. |
|
Wi-Fi module |
Tuya Wi-Fi module. |
|
PGT05 interface |
For programming DGUS firmware. |
Display Parameters
| LCD Type | IPS, TFT LCD. |
| Viewing Angle | Wide viewing angle (80°/80°/80°/80° typical), high contrast, and good color reproduction. |
| Resolution | 1280x800 (support 0°/90°/180°/270°) |
| Viewing Area (VA) | 216. 58mm (W)×134.76mm (H) |
| Backlight | LED |
| Backlight Service Life | >20000 hours |
| Brightness | 350nit |
| Brightness Control | 100-level brightness adjustment (Flickering may occur at 1%-30% of max brightness; not recommended for use in this range) |
| Note: Use dynamic screen saver to prevent afterimages from prolonged fixed page display. | |
Touch Parameters
| Type | Capacitive touch panel. |
| Structure | G+G structure with tempered glass surface and a hardness of ≥ 6H. |
| Light Transmittance | >85% |
Serial Interface Parameters
| Mode | UART5: RS485 (Only available after OS configuration) | ||||
| Voltage Level |
Test Condition |
Min |
Typ. |
Max |
Unit |
| Output 1 |
2.5 |
5.0 |
- |
V |
|
| Output 0 |
- |
-5.0 |
-2.5 |
V |
|
| Input 1 |
0 |
2.5 |
- |
V |
|
| Input 0 |
- |
-2.5 |
-0.2 |
V |
|
| Baud Rate | 3150~3225600bps, typical value of 115200bps. | ||||
| Data Format | UART5: N81/E81/O81/N82 4 modes (OS configuration) | ||||
| Interface Cable | 8Pin_5.08mm | ||||
Electrical Specifications
| Rated Power | ||
| Operating Voltage | 9~36V, typical value of 12V. | |
| Operating Current | 320mA | VCC=12V, max backlight. |
| 110mA | VCC=12V, backlight off. | |
| Recommended power supply: 12V 1A DC. | ||
Operating Environment
| Operating Temperature | -10℃~50℃ (12V @ 60% RH) |
| Storage Temperature | -20℃~60℃ |
| Operating Humidity | 10%~90%RH, typical value of 60% RH. |
| Conformal coating | Y |
Application
 |
 |
 |
 |
- Степень применения [Основные параметры]
- Продукт интегрирует платформу прикладных решений
- Наличие в России
- Да
- Диагональ [Дисплей]
- 10.1"
- Разрешение [Дисплей]
- 1280×800
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 350 nit
- Защитное покрытие [Основные параметры]
- Есть
- WiFi
- Есть
- Размеры (ШxВxГ), мм [Размеры]
- 241.3×154.1×39.3
- Вес нетто [Размеры]
- 950
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- 350 nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора (80°/80°/80°/80° типичный), высокая контрастность и хорошая цветопередача.
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 153.8×85.9
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Точка опоры коснитесь и перетащите
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 15%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Входной интерфейс [Интерфейс]
- UART5: N81/E81/O81/N82 4 modes (OS configuration)
- RAM Memory [Память]
- 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
- Nor Flash Memory [Память]
- 512 Кбайт, данные сохраняются при отключении питания
- Разъем [Интерфейс]
- 8Pin_5.08mm
- Выходное напряжение (V_AB) [Интерфейс]
- Выход 1: 2.5~5.0В. Выход 0: -5.0~ -2.5В
- Входное напряжение (V_AB) [Интерфейс]
- Вход 1: 0~2.5В. Вход 0: -0.5~ -0.2В.
- Видео [Видео]
- https://youtu.be/oh0YmdmOwaE
- ASIC T5L [Информация об ASIC]
- T5L2
- Версия Datasheet [Datasheet]
- 2025-10-22
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
