- На базе T5L0-Q88, работает система DGUS II, товарный сорт.
- 1.6-дюймовый круглый ЖК-дисплей с разрешением 400*400 пикселей.
- 262 тыс. цветов, IPS-TFT-LCD, широкий угол обзора.
- Разъем 10Pin_1.0mm для питания и последовательной связи.
- Срок службы подсветки: >20000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью).
- Используйте DWIN DGUS II версии 7.6 для разработки программного обеспечения с графическим интерфейсом.

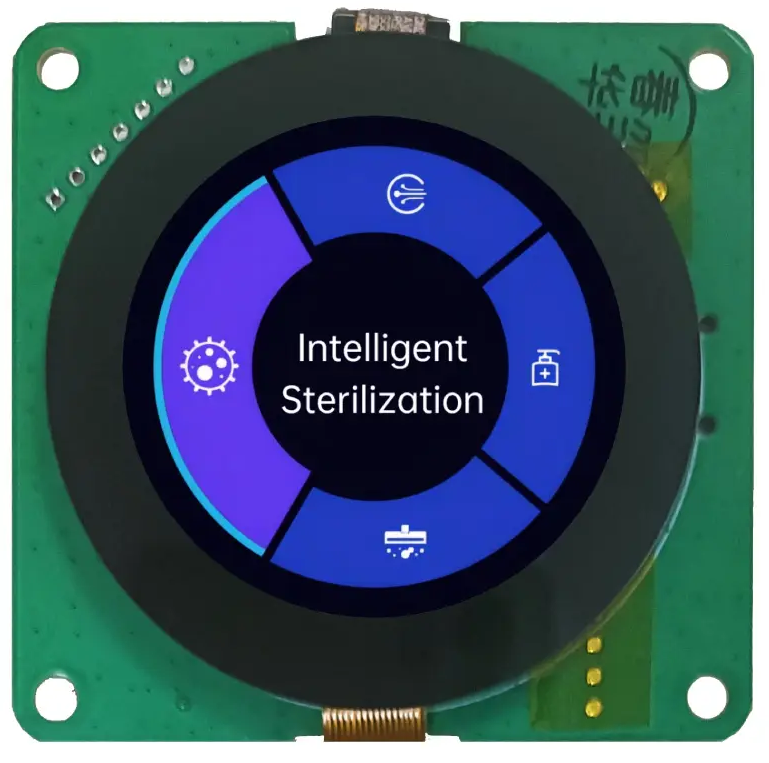

DWIN T5L0 UART HMI 1.6" круглый ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG40400C016_03WTC
Аксессуары
ASIC
| T5L0-Q88 ASIC | Developed by DWIN. Mass production in 2023,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |

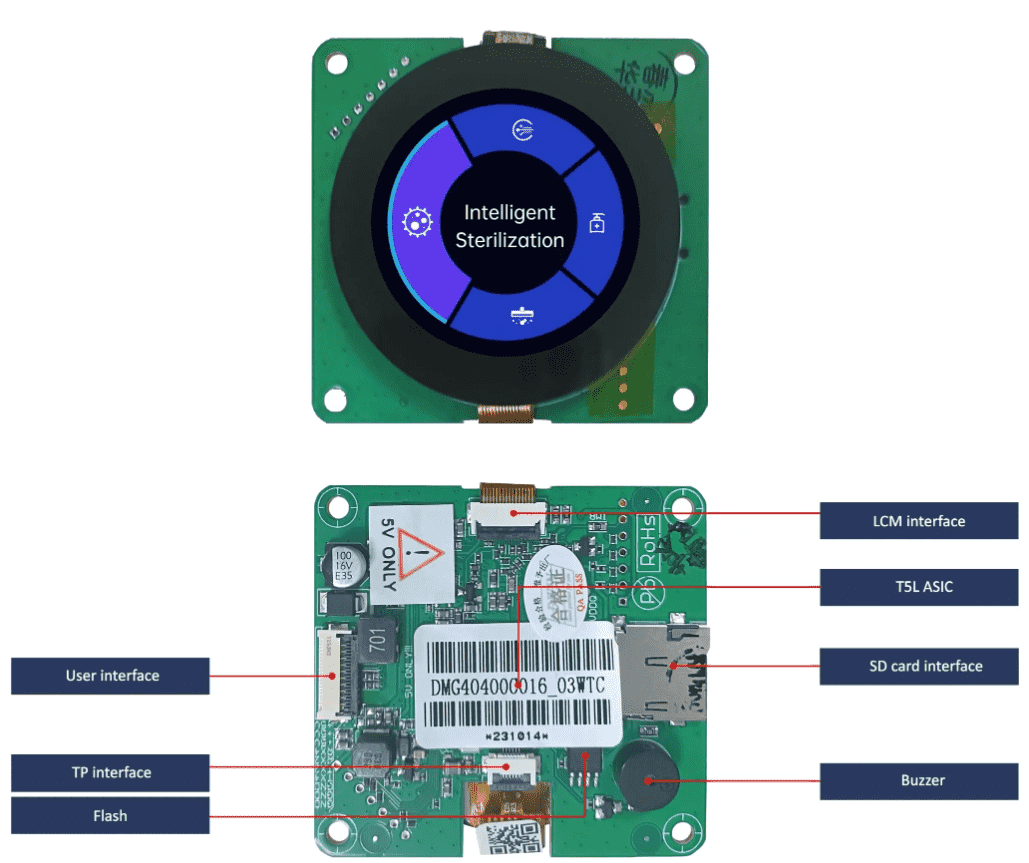

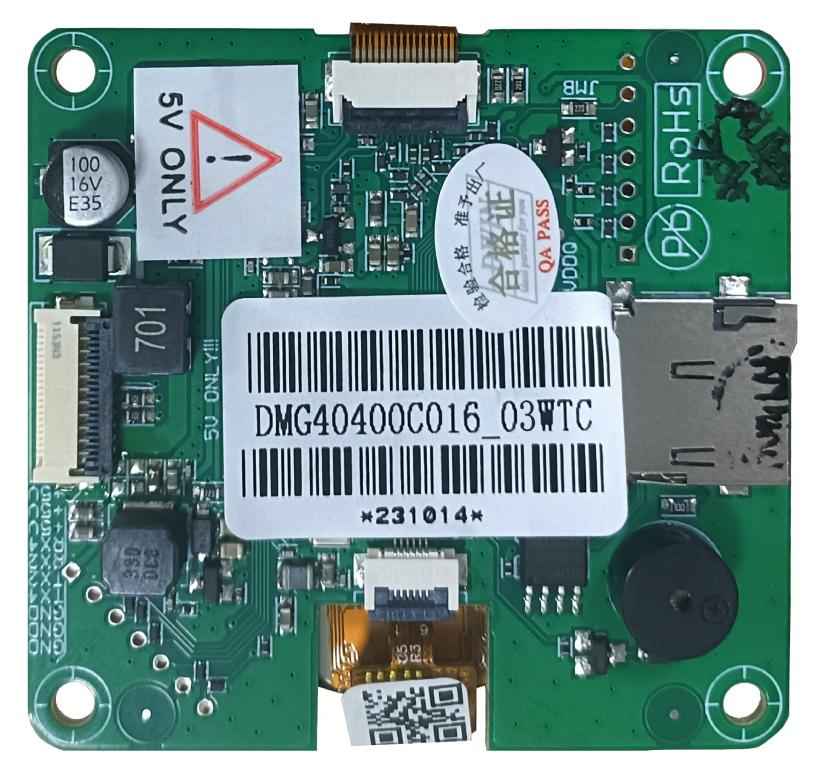

Hardware and interface description
| LCM interface | FPC16_0.5mm, QSPI interface |
| Capacitive touch interface | FPC6_0.5mm, IIC interface |
| User interface | 10Pin_1.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s |
| Flash | 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times |
| SD card interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Display Parameters
| LCD Type | IPS, TFT LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85°（L/R/U/D） |
| Resolution | 400×400 pixels (0°/90°/180°/270°) |
| Color | 18-bit 6R6G6B |
| Active Area (A.A.) | Diameter=39.84mm |
| Backlight Mode | LED |
| Backlight Service Life | >20000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness) |
| Brightness | DMG40400C016_03WTC: 250nit |
| Brightness Control | 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range) |
| Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. | |
Serial Interface Parameters
| Mode |
UART2: ON=TTL/CMOS UART4: ON=TTL/CMOS (Only available after OS configuration) |
|||||
| Voltage Level | Test Condition | Min | Typ | Max | Unit | |
| Output 1, Iout = -4mA | 3.0 | 3.3 | - | V | ||
| Output 0, Iout = 4mA | - | 0 | 0.3 | V | ||
| Input 1 | 2.4 | 3.3 | 5.0 | V | ||
| Input 0 | 0 | - | 0.5 | V | ||
| Baud Rate | 3150~3225600bps, typical value of 115200bps | |||||
| Data Format |
UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration) |
|||||
| Interface Cable | 10Pin_1.0mm | |||||
Electrical specifications
| Rated Power | <5W | |||||
| Operating Voltage | 4.5~5.5V, typical value of 5V | |||||
| Operating Current | 130mA | VCC=+5V, Backlight on | ||||
| 60mA | VCC=+5V, Backlight off | |||||
| Recommended power supply: 5V 1A DC | ||||||
Operating environment
| Operating Temperature | -20℃~70℃ (5V @ 60% RH) | |||||
| Storage Temperature | -30℃~80℃ | |||||
| Conformal Coating | None | |||||
| Operating Humidity | 10%~90%RH, typical value of 60% RH | |||||
Application
Рекомендуемые области применения круглого дисплея DWIN T5L: Стиральная машина/ Духовка/ Водонагреватель / Бытовая техника
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 1.6"
- Разрешение [Дисплей]
- 400×400
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 250 nit
- Размеры (ШxВxГ), мм [Размеры]
- 61.72×57.91×12.71
- Вес нетто [Размеры]
- 40
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора
- Область отображения (Active Area, A.A.) [Дисплей]
- Diameter=39.84mm
- Область просмотра (View Area, V.A.) [Дисплей]
- Diameter=39.84mm
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- LCM интерфейс [Интерфейс]
- FPC16_0.5mm, QSPI интерфейс
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- Версия Datasheet [Datasheet]
- 2023-10-26
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
