DMG48270F043_05W DWIN T5F0 UART HMI 4.3" ультратонкий TN ЖК-дисплей
1 019.66 ₽
Тип Touch-панели [Сенсорные параметры]
-
WN
-
-
Рассчитать доставку
DMG48270F043_05W
ASIC T5F0 TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора. Процесс ламинирования рамок LCD и TP, толщина всего 2.95 мм. Структура COF. Вся основная схема смарт-экрана закреплена на ПК LCM, отличающемся легкой и тонкой структурой, низкой стоимостью и простотой производства.
- 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, TN-TFT-LCD, TV угол обзора 70°/70°/40°/30° (L/R/U/D).
- Интеллектуальный экран толщина изделия всего 2.95 мм (без TP).
- Структура COF отличается легкой и тонкой структурой, низкой стоимостью и простотой производства.
- 20 контактных интерфейсов, включая ввод-вывод, UART2, SD-карта, зуммер, сенсорный интерфейс для легкой вторичной разработки.
- Поддержка, подключенная к 4-проводным RTP или CTP, зуммеру или динамику.
- Подходит для бытовых применений с простыми функциями, мягкой рабочей средой и достаточно небольшим потреблением.
- Основанный на T5F0 ASIC, управляющий платформой HMI DGUS II.

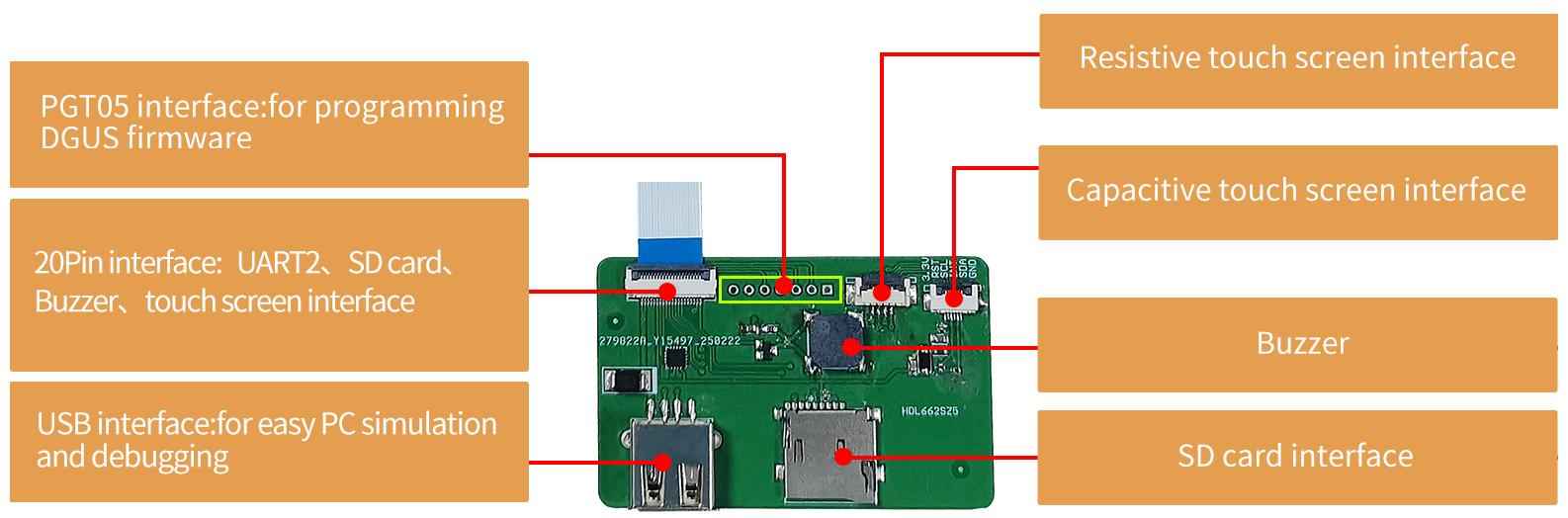

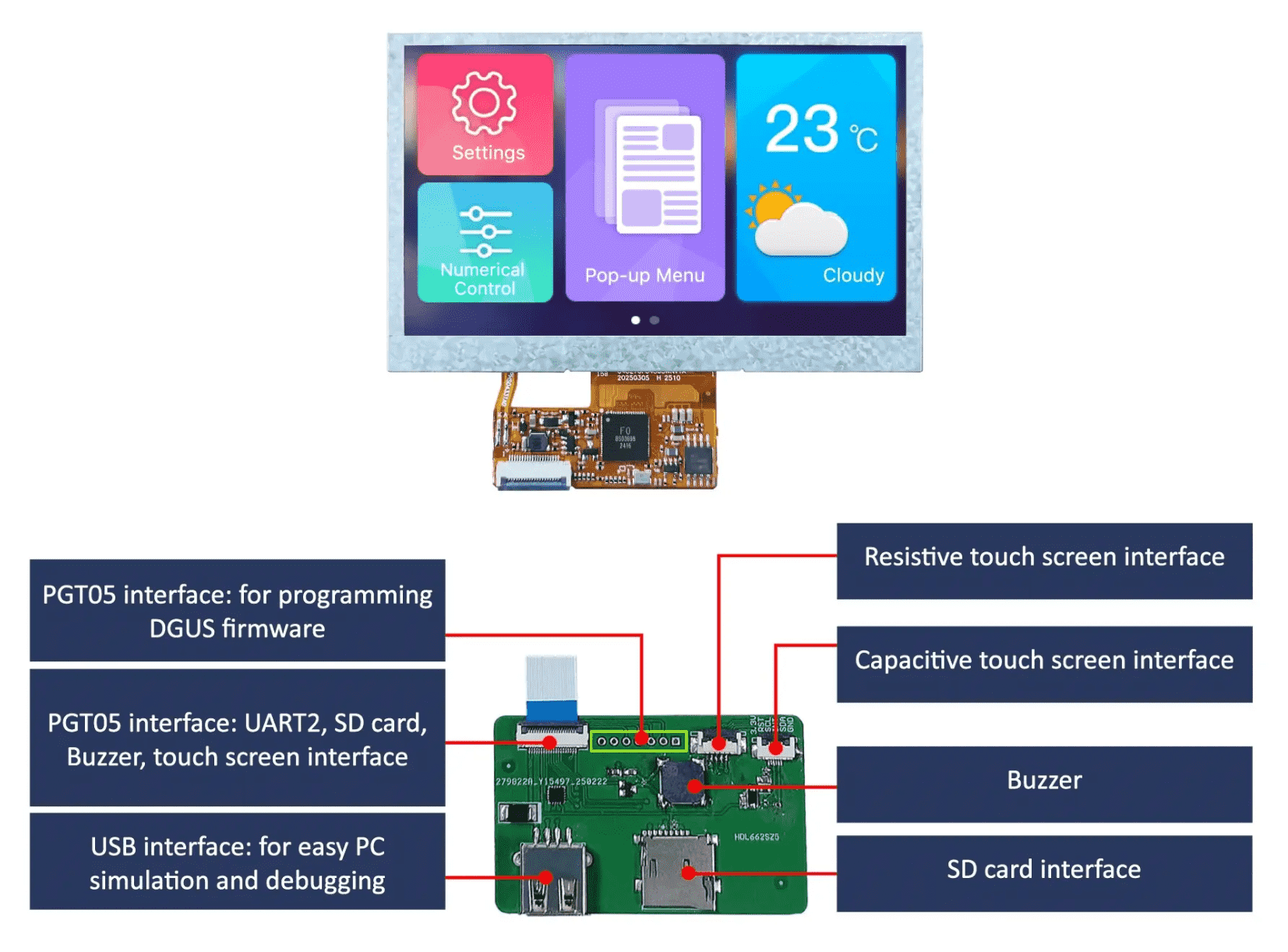

- Для этого дисплея имя платы адаптера для отладки - HDL662SZ5.

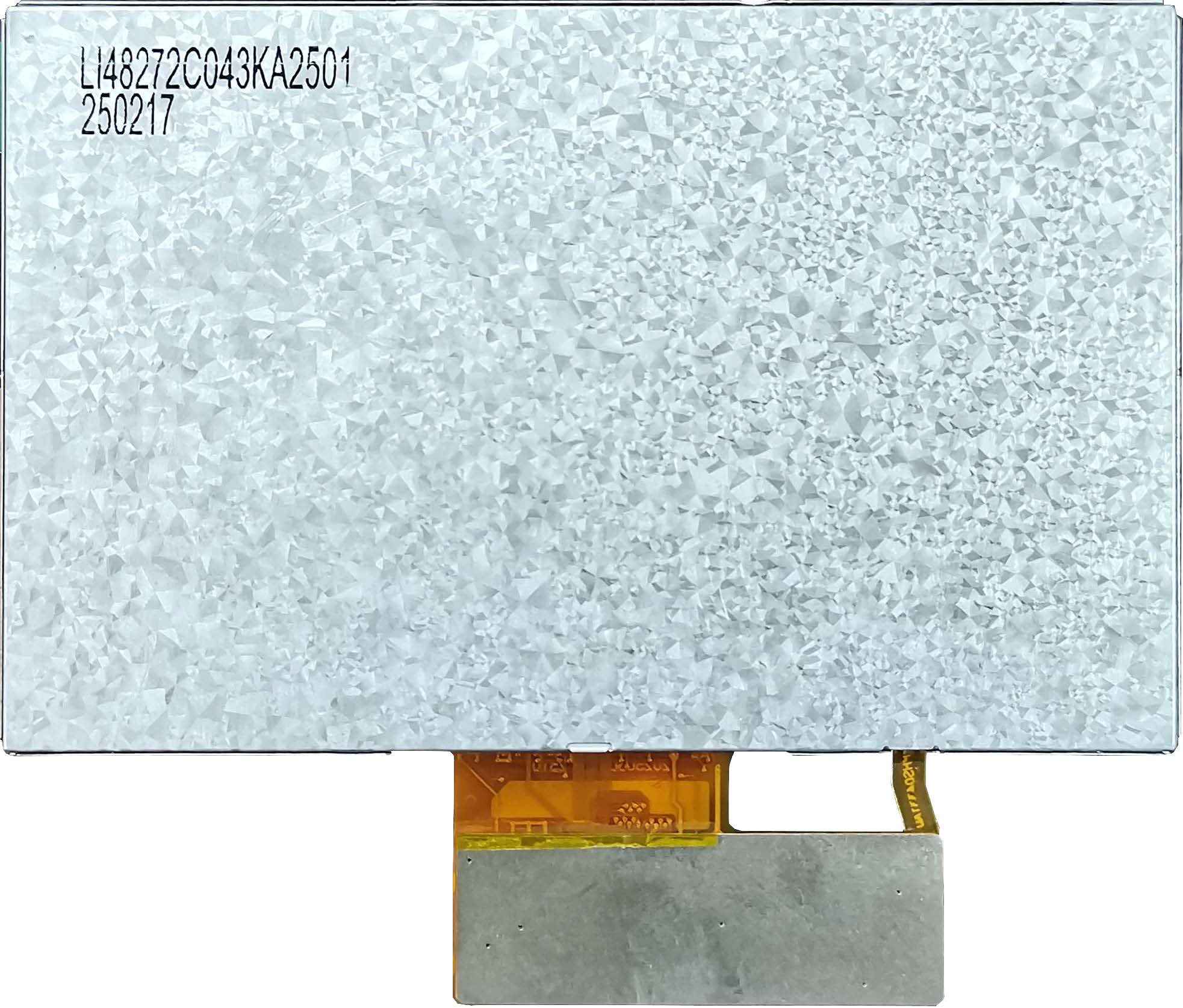

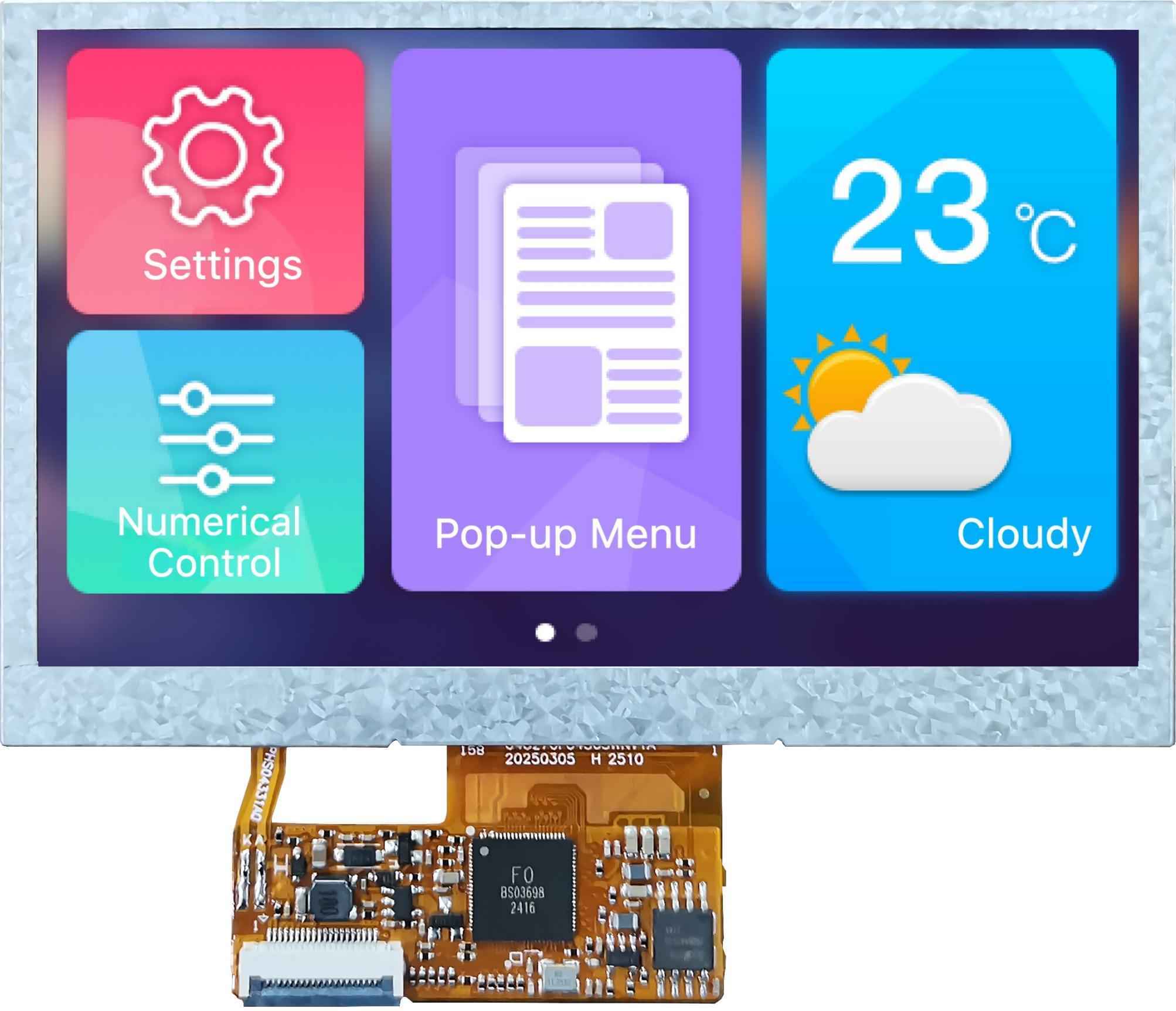

DWIN T5F0 UART HMI 4.3" ультратонкий TN-TFT ЖК-дисплей
DMG48270F043_05W
ASIC T5F0 TN-TFT-LCD 4.3 дюйма, разрешение 480*272 пикселей, 262К цветов, нормальный угол обзора. Процесс ламинирования рамок LCD и TP, толщина всего 4.6 мм. Структура COF. Вся основная схема смарт-экрана закреплена на ПК LCM, отличающемся легкой и тонкой структурой, низкой стоимостью и простотой производства.
Specification
|
Model No. |
DMG48270F043_05WN |
Serial Mode |
TTL*1 |
|
LCD Type |
TV-TN |
User Interface |
20Pin_0.5mm FPC |
|
Resolution |
480×272 |
Operating Voltage |
3.3~5.5V |
|
Viewing Angle |
70°/70°/40°/30° |
Operating Temperature |
-10℃~60℃ |
|
Active Area |
95.04mm×53.86mm |
Storage Temperature |
-20℃~70℃ |
|
LED Lifetime |
>10,000 h |
Rated Power |
<2W |
|
Brightness |
200nit |
Operating Humidity |
10%~90%RH, typical value of 60% RH |
Application
Продукт легкий и тонкий, обладает высокой степенью интеграции и может использоваться в портативных терминалах, настольных терминалах (таких как POS машины) и терминалах записи информации (таких как перфокарты) без пользовательского микроконтроллера для большинства приложений.
- Степень применения [Основные параметры]
- Ультратонкая COF-структура
- Диагональ [Дисплей]
- 4.3"
- Разрешение [Дисплей]
- 480×272
- Срок жизни [Дисплей]
- ≥ 10 000ч
- Яркость [Дисплей]
- 200 nit
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- TN, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- TV viewing angle, 70°/70°/40°/30° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 95.04×53.86
- Подсветка [Дисплей]
- LED
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- CAN [Interface]
- Есть
- Входной интерфейс [Интерфейс]
- UART2: TTL. UART4: TTL (доступно только после настройки ОС). UART5: TTL (доступно только после настройки ОС)
- Разъем [Интерфейс]
- 20Pin_0.5mm FPC
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5F0
- Версия Datasheet [Datasheet]
- 2025-03-27
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
- Сопутствующие товары
- HDL662SZ5 DWIN Adaptor Board
