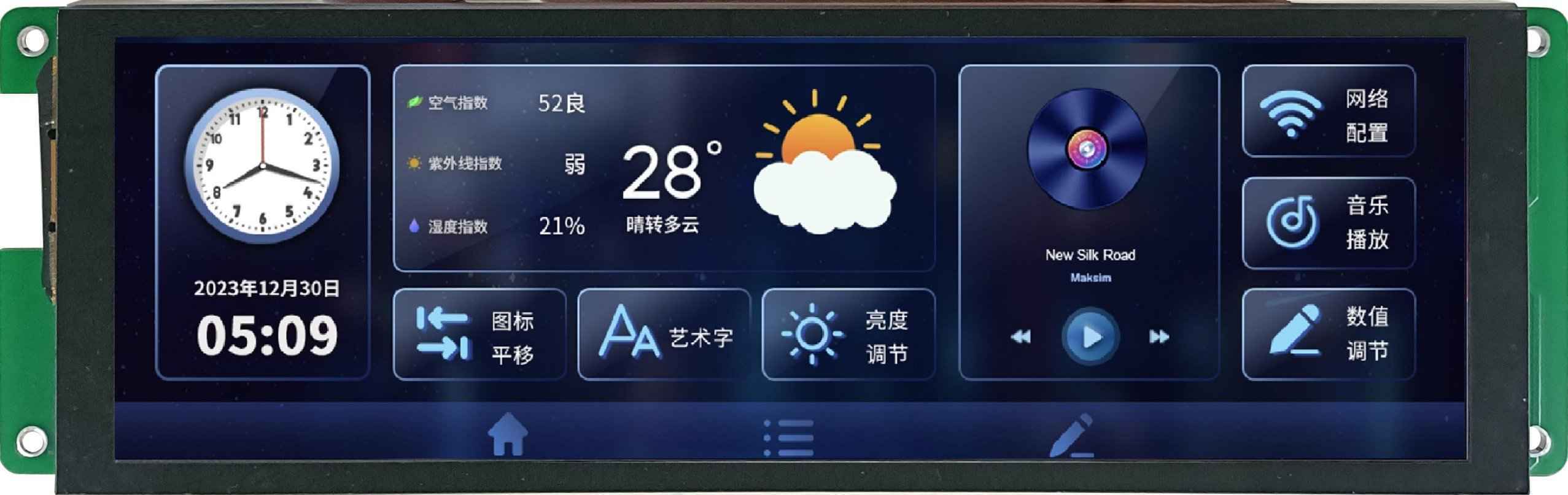

DMG12400C078_03W DWIN T5L2 UART HMI 7.8" IPS ЖК-дисплей коммерческого класса
10 980.92 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
WN
-
-
Рассчитать доставку
- DMG12400C078_03W DWIN T5L2 UART HMI 7.8" IPS ЖК-дисплей коммерческого класса.
- На базе T5L2 ASIC 7.8 дюйма, 400*1280, 16.7 млн цветов, IPS-экран.
- UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232; Разъем 8PIN_2.0mm.
- Два способа загрузки: SD-карта или сетевой последовательный порт.
- Инструмент DWIN DGUS версии 7.6, нулевой код для клиентов.
- Двойная система разработки: DGUSII/TA(набор инструкций).
- Диапазон углов обзора IPS: 85/85/85/85/85 (L/R/U/D).
- С графическим интерфейсом и двухъядерной операционной системой, графическим интерфейсом с богатым набором элементов управления. Ядро DWIN OS открыто для повторной разработки пользователем с помощью языка DWIN OS или KEIL C51.
DWIN T5L2 UART HMI 7.8" IPS ЖК-дисплей коммерческого класса
DMG12400C078_03W

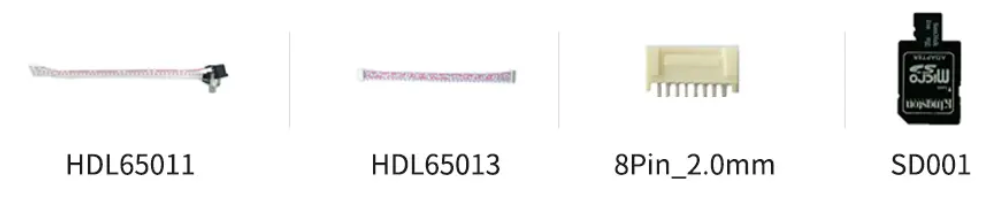

Аксессуары
ASIC
| T5L2 ASIC | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |

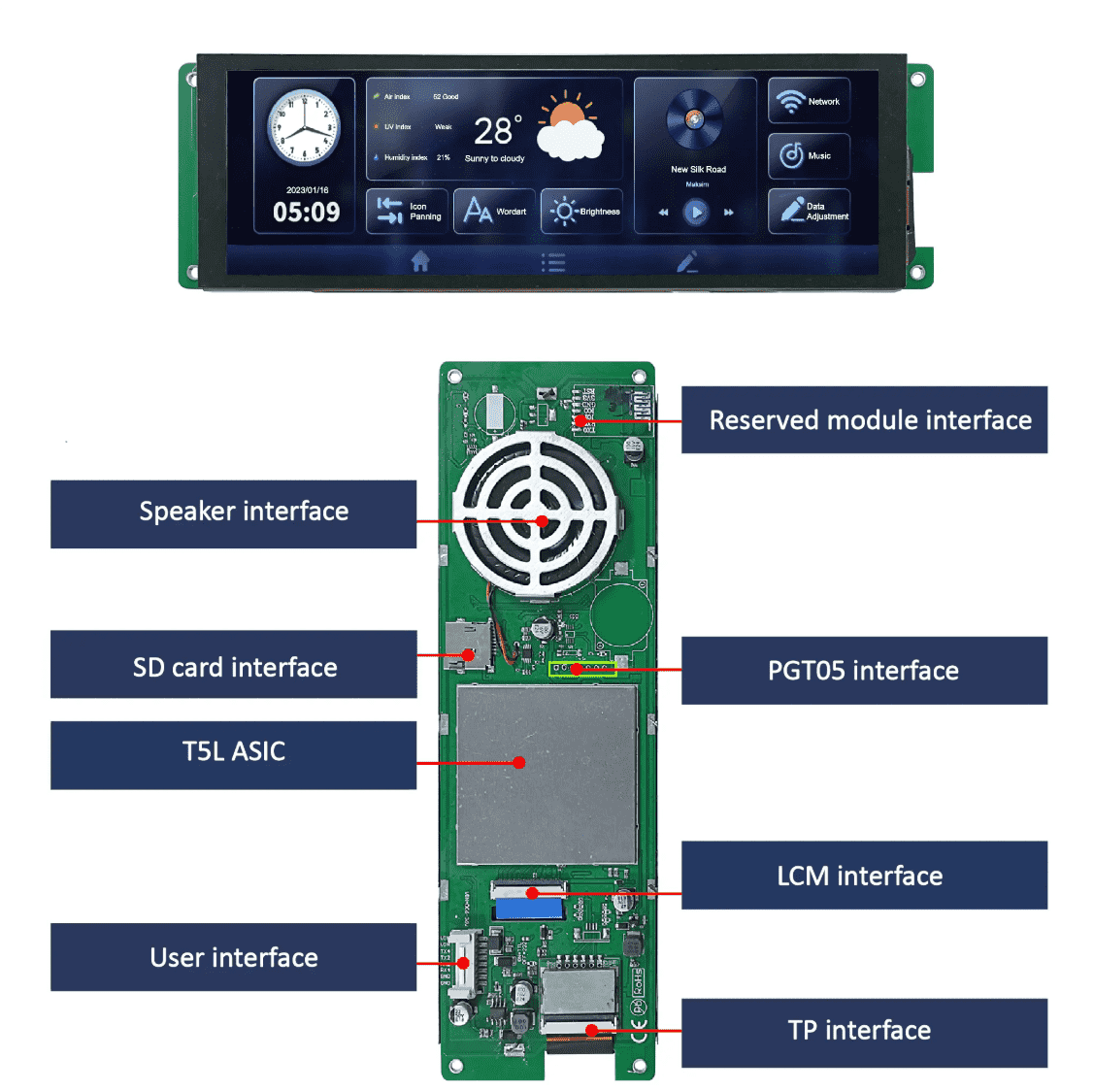

Hardware and interface description
| LCM interface | FPC40_0.5mm, MIPI interface |
| TP interface | Capacitive touch: COB structure, IIC interface |
| Resistive touch: 4Pin_1.0mm interface | |
| User interface | 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s |
| Flash | 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times |
| Expand Flash | Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash |
| Speaker | Onboard speaker, 4Ω2W |
| SD card interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
| Reserved module interface | Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk |
| PGT05 interface | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
Display Parameters
| LCD Type | IPS, TFT LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85°（L/R/U/D） |
| Resolution | 400×1280 pixels (support 0°/90°/180°/270°) |
| Color | 24-bit 8R8G8B |
| Active Area (A.A.) | 190.08mm (W)×59.4mm (H) |
| Backlight Mode | LED |
| Backlight Service Life | >20000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness) |
| Brightness | DMG12400C078_03WTC: 450nit |
| DMG12400C078_03WTR: 400nit | |
| DMG12400C078_03WN: 500nit | |
| Brightness Control | 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range) |
| Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. | |
Touch Parameters
| Type | CTP (Capacitive touch panel) |
| Structure | G+G structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag |
| Surface Hardness | 6H |
| Light Transmittance | Over 90% |
| Life | Over 1,000,000 times touch |
| Type | RTP (Resistive touch panel) |
| Structure | ITO film + ITO glass |
| Touch Mode | Support point touch and drag |
| Surface Hardness | 3H |
| Light Transmittance | Over 80% |
| Life | Over 1,000,000 times touch |
Serial Interface Parameters
| Mode |
UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration) |
|||||
| Voltage Level | Test Condition | Min | Typ | Max | Unit | |
| Output 1, Iout = -4mA | 2.7 | 3.2 | - | V | ||
| Output 0, Iout = 4mA | - | 0.1 | 0.4 | V | ||
| Input 1 | 2.4 | 3.3 | 5.5 | V | ||
| Input 0 | 0 | - | 1.0 | V | ||
| Baud Rate | 3150~3225600bps, typical value of 115200bps | |||||
| Data Format |
UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration) |
|||||
| Interface Cable | 8Pin_2.0mm | |||||
Electrical specifications
| Rated Power | <5W | |||||
| Operating Voltage | 6~36V, typical value of 12V | |||||
| Operating Current | 290mA | VCC=12V, max backlight | ||||
| 90mA | VCC=12V, backlight off | |||||
| Recommended power supply: 12V 0.5A DC | ||||||
Operating environment
| Operating Temperature | -20℃~70℃ (12V @ 60% RH) | |||||
| Storage Temperature | -30℃~80℃ | |||||
| Conformal Coating | None | |||||
| Operating Humidity | 10%~90%RH, typical value of 60% RH | |||||
Peripheral
| DMG12400C078_03WTC | Capacitive touch panel, buzzer,Speaker |
| DMG12400C078_03WTR | Resistive touch panel, buzzer,Speaker |
| DMG12400C078_03WN | No touch panel,buzzer,Speaker |
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 7.8"
- Разрешение [Дисплей]
- 1280×400
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Размеры (ШxВxГ), мм [Размеры]
- 226.93×68.90×16.58 /16.38/14.78
- Вес нетто [Размеры]
- 255/240/225
- Установочные размеры, мм [Размеры]
- 206.93(+0.3mm)×68.90(+0.3mm)
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- _03WTC: 450nit / _03WTR: 400nit / _03WN: 500nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 190.08×59.4
- Подсветка [Дисплей]
- LED
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- LCM интерфейс [Интерфейс]
- FPC40 0.5mm, MIPI interface
- Зарезервированный RTC интерфейс [Интерфейс]
- Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с флэш-накопителя USB.
- Разъем [Интерфейс]
- 8Pin_2.0 mm
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L2
- Версия Datasheet [Datasheet]
- 2023-08-24
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
- Сопутствующие товары
- HDL65011 DWIN кабель / HDL65013 DWIN кабель / HDL65014 DWIN кабель 8pin 50см
- Комментарии
Загрузка комментариев...
Datasheet
-
DMG12400C078_03WTC.pdf — Размер 3536.9Кб
-
DMG12400C078_03WTR.pdf — Размер 3526.8Кб
-
DMG12400C078_03WN.pdf — Размер 3511.2Кб
3D-данные
Наличие
-
Подразделение Лобня (141730, Московская область, г. Лобня, ул. Силикатная, д. 2 корп. 4, оф.212)
телефон: +7(900) 693-7500график работы: Пн-Пт с 11:00 до 19:00, Сб-Вс ВыходнойEmail: sale@dwin.shopописание: Подразделение DWIN.Shop в Лобнекоординаты: 56.008576, 37.479834Срок поставки (дней): 2остаток:0
-
Склад Китай (F18, корпус 5, Цзя 2, улица Северная Сисанхуань, район Хайдянь, Пекин, Китай, 100081.)
телефон: +7(900) 697-6991график работы: Пн.-Пт. с 3:00 до 13:00, Сб.-Вс. ВыходнойEmail: sale@dwin.shopописание: Склад DWIN в Китаекоординаты: 39.956790, 116.292232Срок поставки (дней): 25остаток:5
-
Центральный склад (241001, Брянск, Советский р-н, ул Брянского Фронта, д 28, к. 124)
телефон: +7(900) 697-6991график работы: 365/24/7Email: sale@dwin.shopописание: Центральный склад в Брянскекоординаты: 53.261351, 34.313335Срок поставки (дней): 3остаток:1
