DMG80480T035_01W DWIN T5L0 UART HMI 3.5" IPS ЖК-дисплей промышленного класса

( 0 отзывов)

Артикул:

4 449.19 ₽

Тип Touch-панели [Сенсорные параметры]

Яркость [Дисплей]

250 nit
300 nit
-

шт

Задать вопрос

Узнать о снижении цены В план покупок

DMG80480T035_01W

DWIN IPS-TFT-LCD 3.5 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса

Сенсорный экран: Отсутствует / Резистивный / Емкостный.
С конформным покрытием.
Интерфейс LCM, FPC40_0.5mm, интерфейс 3SPI+RGB.
Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D).
Загрузка файлов с помощью SD-интерфейса может отображаться в статистике.
Основан на DWIN T7L0, работает под управлением системы DGUS II.

Описание Характеристики Отзывы Документы Склады

DWIN T5L0 UART HMI 3.5" IPS-TFT ЖК-дисплей промышленного класса
DMG80480T035_01W

DWIN IPS-TFT-LCD 3.5 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на DWIN T7L0, работает под управлением системы DGUS II

Аксессуары

T5L0 ASIC

Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color	18-bit 6R6G6B
LCD Type	IPS, TFT LCD
Viewing Angle	Wide viewing angle, 85°/85°/85°/85°（L/R/U/D）
Display Area（A.A）	75.60mm (W)×45.36mm (H)
Resolution	480*800 pixels
Backlight	LED
Brightness	DMG80480T035_01WN: 300nit DMG80480T035_01WTC: 270nit DMG80480T035_01WTR: 250nit

Voltage & Current

Power Voltage	4.5~5.5V, typical value of 5V
Operation Current	VCC=5V, max backlight ,180mA
Operation Current	VCC=5V, backlight off ,85mA

Touch parameters

Type	CTP (Capacitive touch panel)
Structure	G+G structure with surface cover of Asahi tempered glass
Touch Mode	Support point touch and drag
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Type	RTP (Resistive touch panel)
Structure	ITO film + ITO glass
Touch Mode	Support point touch and drag
Surface Hardness	3H
Light Transmittance	Over 80%
Life	Over 1,000,000 times touch

Reliability Test

Working Temperature	-20℃~70℃ (5V @ 60% RH)
Storage Temperature	-30℃~80℃
Conformal coating	Yes
Working Humidity	10%~90%RH, typical value of 60% RH

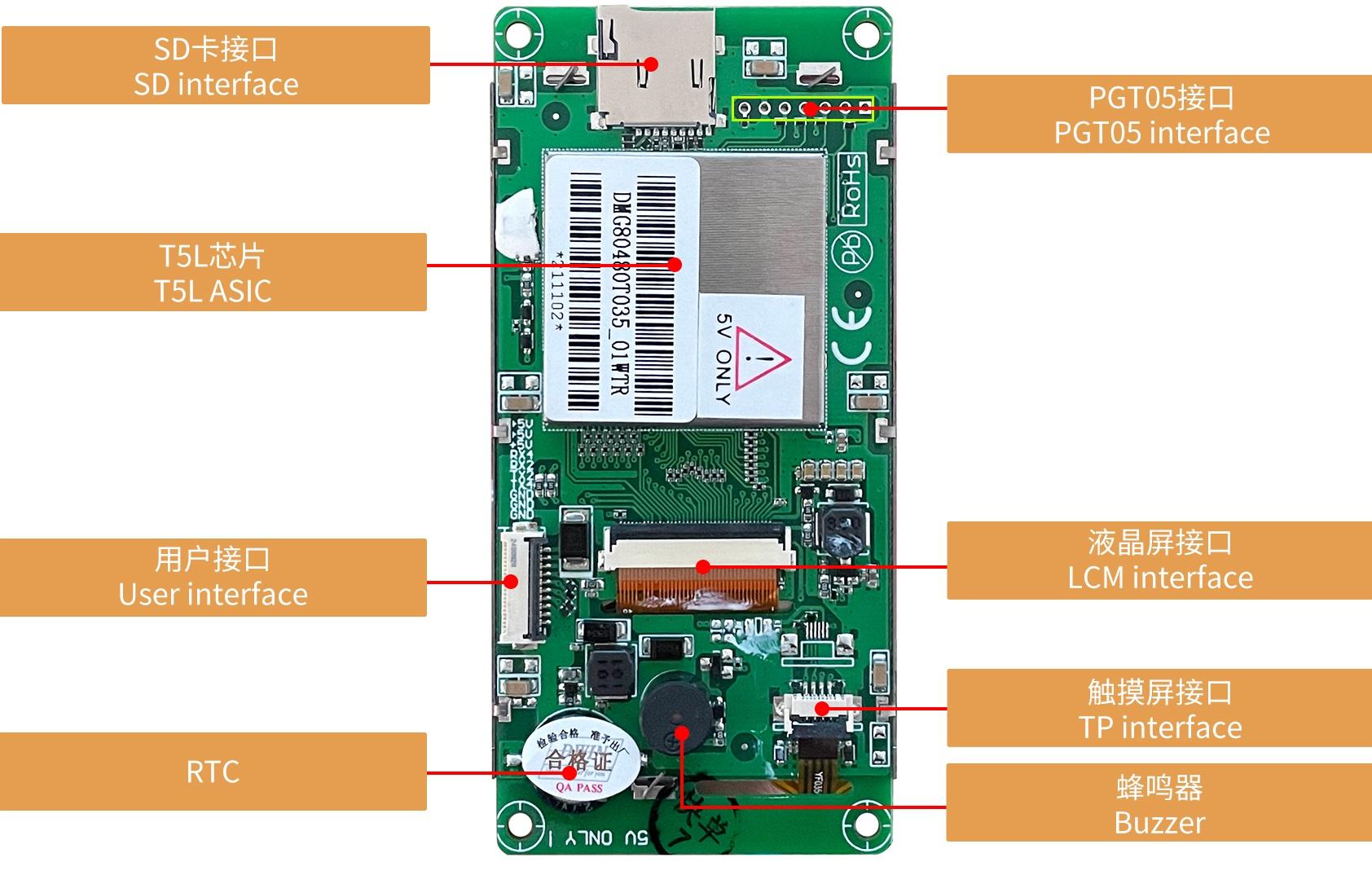

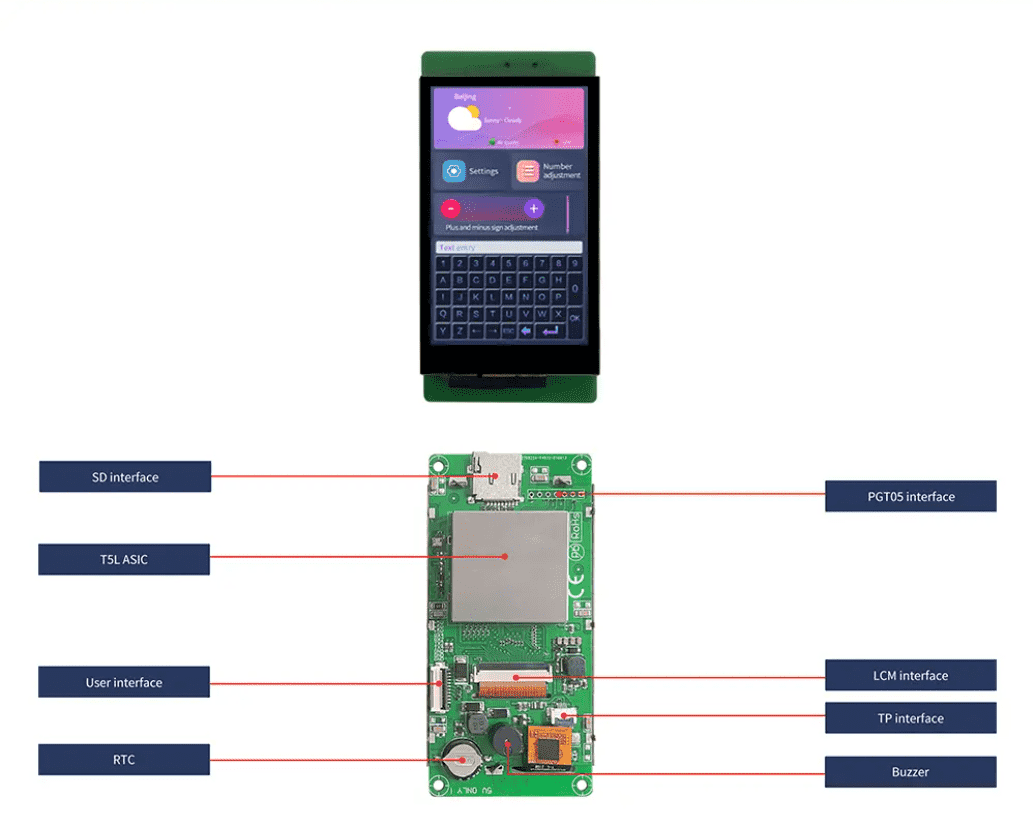

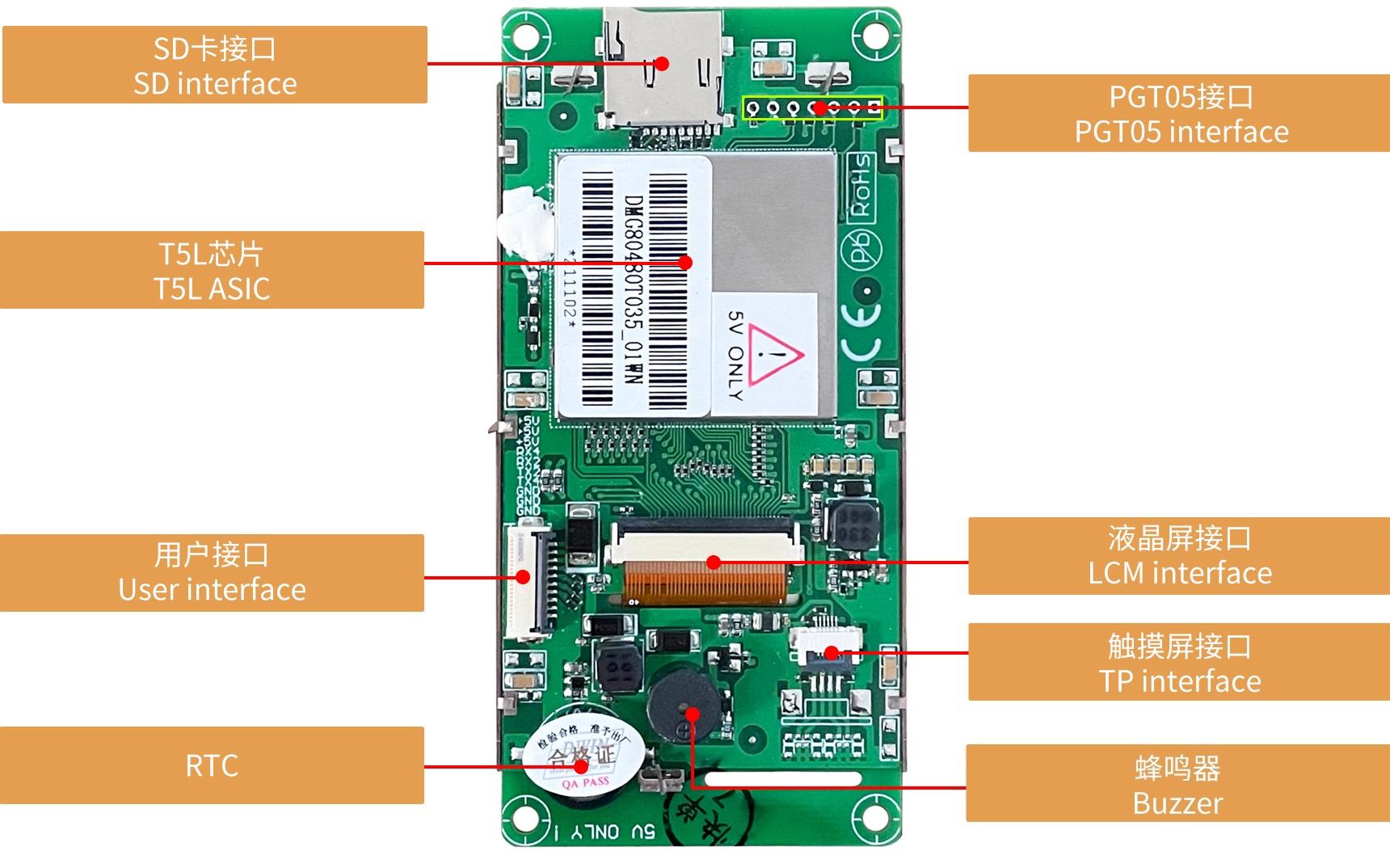

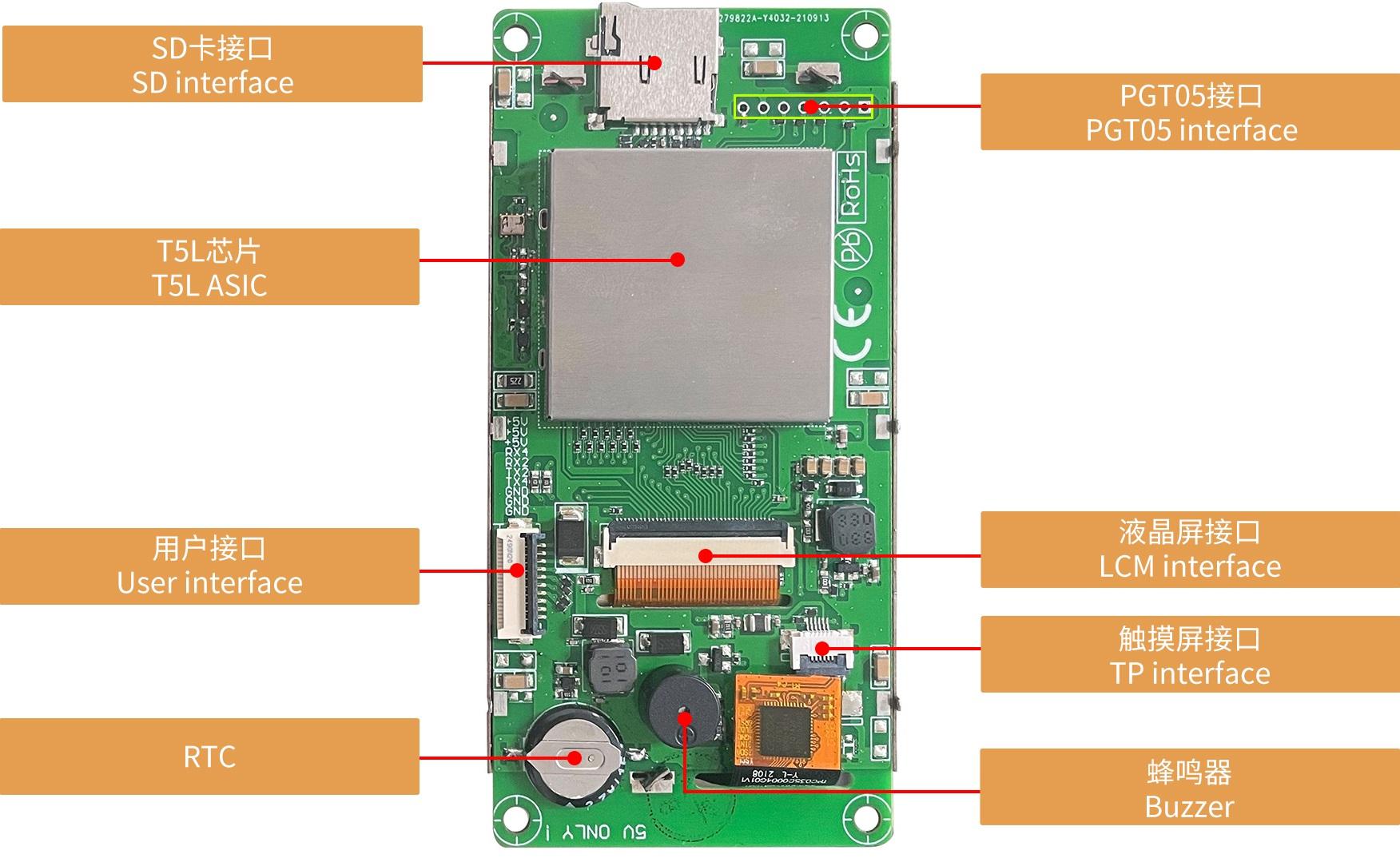

Interface

LCM interface	FPC40_0.5mm, 3SPI+RGB interface
RTP interface	4Pin_1.0mm interface
CTP interface	FPC6_0.5mm, IIC interface
Baudrate	3150~3225600bps
Output Voltage	Output 1,Iout = 1mA;3~3.3 V
Output Voltage	Output 0,Iout =-1mA;0~0.3 V
Input Voltage （RXD）	Input 1,Iin = 1mA;2.4~5.0V
	Input 0,Iin = -1mA;0~0.5V
User Interface	10Pin_1.0mm latching socket for power supply and serial communication. Download rate(typical value): 12KByte/s UART2: ON=TTL/CMOS; UART4: ON=TTL/CMOS; (Only available after OS configuration)
Expand Flash	16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer	3V passive buzzer. Power: <1W
RTC	Super-capacitor for power supply. Accuracy: 1s/24h. It can work normally for 30 days after power failure
SD interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Peripheral

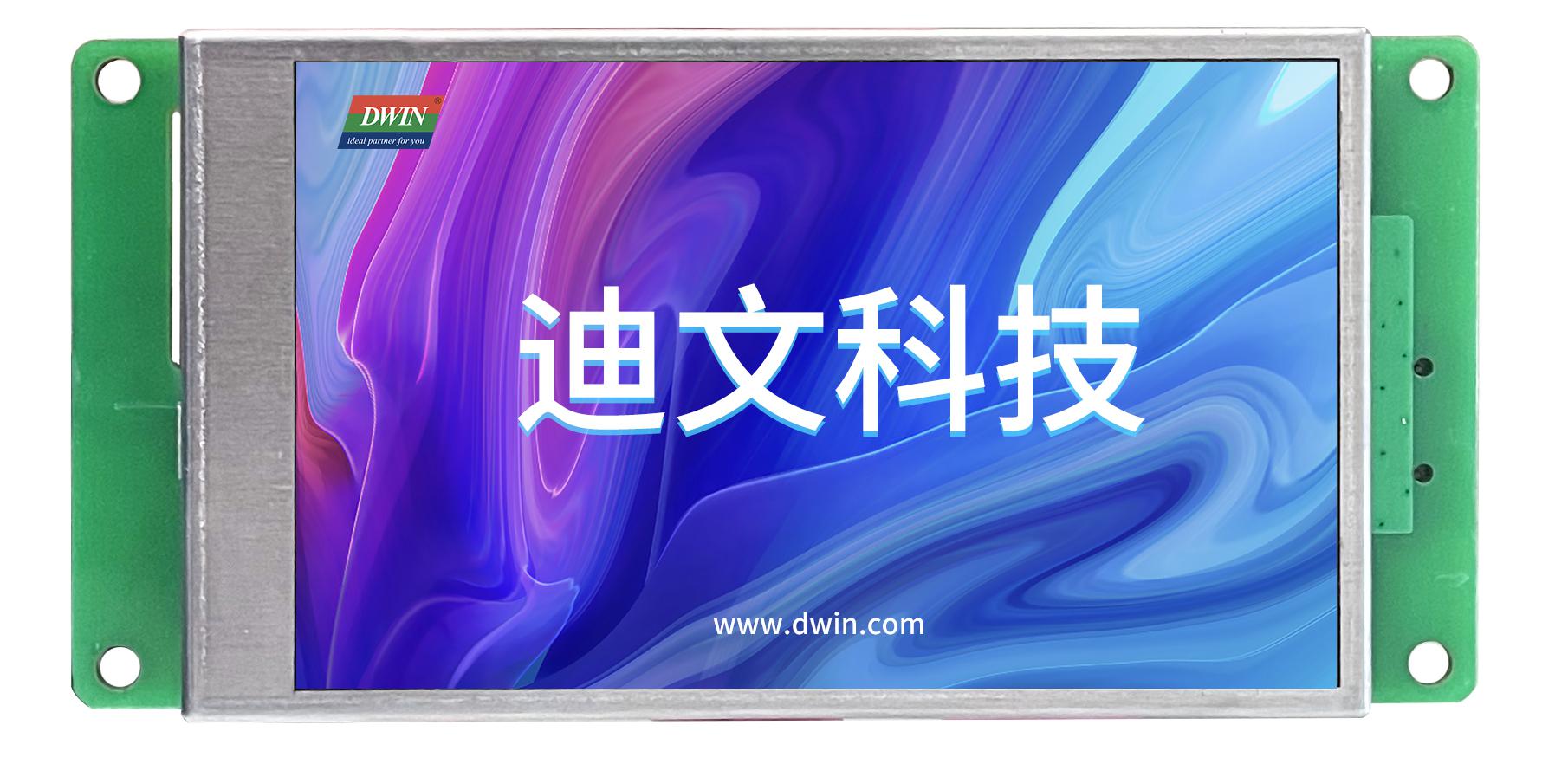

DMG80480T035_01WN	3V passive buzzer,RTC

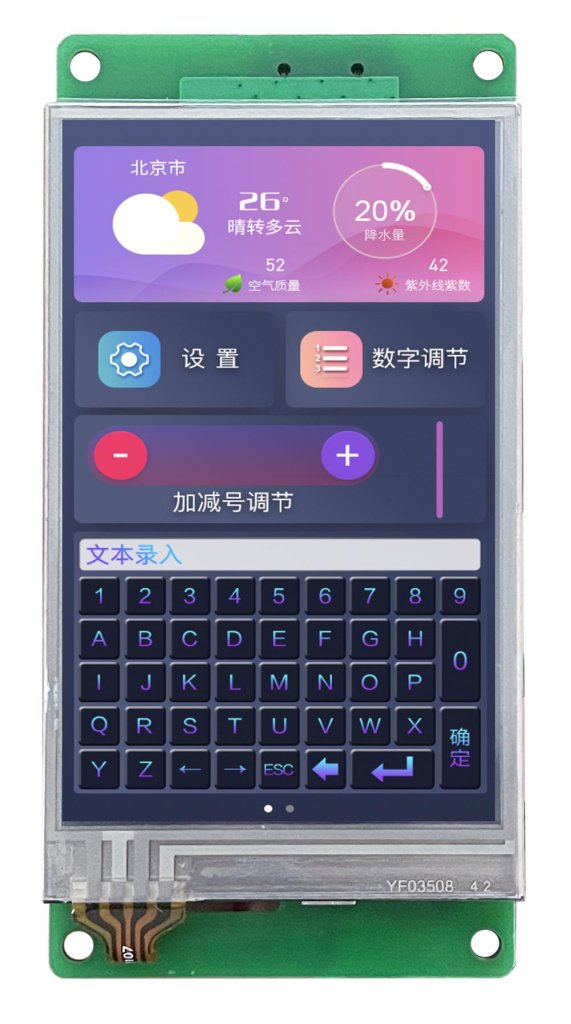

DMG80480T035_01WTR	Resistive touch panel,3V passive buzzer,RTC

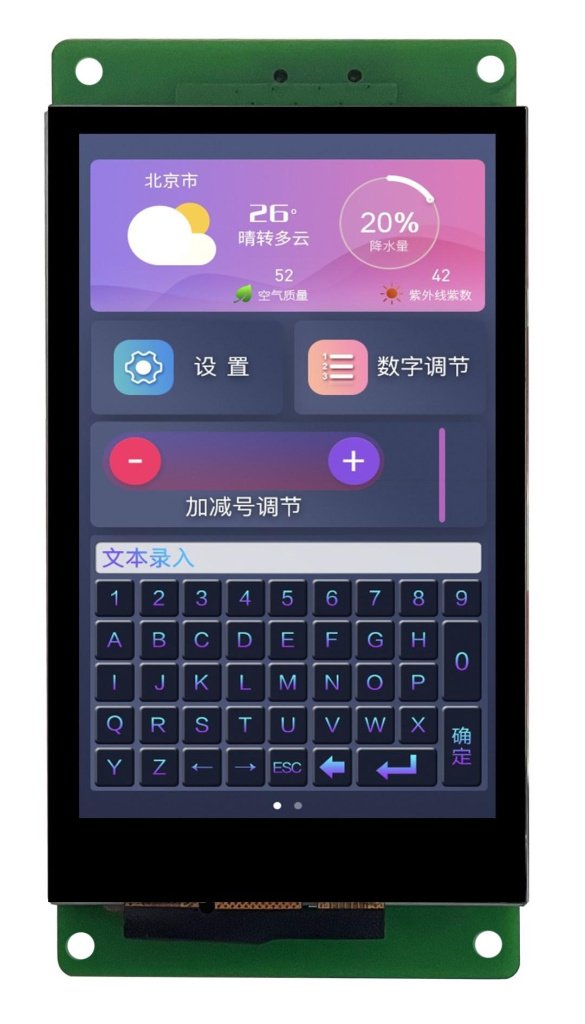

DMG80480T035_01WTC	Capacitive touch panel, 3V passive buzzer,RTC

Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 3.5"
3D-данные [3D-данные]: 9025
Разрешение [Дисплей]: 800×480
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Установочные размеры, мм [Размеры]: 87.4(+0.3)×51.3(+0.3)
Периферия [Пользовательский интерфейс и периферия]: DMG80480T035_01WTC Емкостная сенсорная панель, пассивный зуммер 3 В, часы реального времени / DMG80480T035_01WTR Резистивная сенсорная панель, пассивный зуммер 3 В, часы реального времени / DMG80480Т035_01WN Пассивный зуммер 3 В, RTC
Цветность [Дисплей]: 262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 75.60×45.36
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 6H
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Тип Touch [Сенсорные параметры]: RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]: Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 3H
Светопропускание [Сенсорные параметры]: Более 80%
Срок жизни [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]: 4.5~5.5
Напряжение питания, тип. [Напряжение и ток]: 5V
Рабочий ток [Напряжение и ток]: VCC=5В, максимальная подсветка, 180 мА. VCC=5В, подсветка выключена, 85мА
Рабочая температура [Рабочая среда]: -20℃ ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения [Рабочая среда]: -30℃~80℃
Рабочая влажность [Рабочая среда]: 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
LCM интерфейс [Интерфейс]: FPC40 0.5mm, интерфейс 3SPI+RGB
RTP интерфейс [Интерфейс]: 4Pin_1.0mm
CTP интерфейс [Интерфейс]: FPC6_0.5mm, интерфейс IIC
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: Iout = 1 мА; 3~3.3В. Выход 0: Iвых = -1 мА; 0 ~ 0.3В
Входное напряжение (RXD) [Интерфейс]: Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
Входной интерфейс [Интерфейс]: UART2: TTL/CMOS. UART4: TTL/CMOS (Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]: Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с UART2: ВКЛ.=TTL/CMOS; UART4: ВКЛ.=TTL/CMOS; (Доступно только после настройки операционной системы)
Flash память [Память]: 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) [Интерфейс]: Суперконденсатор для питания.Точность: 1с/24ч.Он может нормально работать для 30 дней после сбоя питания
Разъем [Интерфейс]: 10Pin_1.0mm
Номинальная мощность [Электрические характеристики]: <5W
Динамик [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс [Интерфейс]: Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]: https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c395b8f6e444298.mp4
В наличии: Да
ASIC T5L [Информация об ASIC]: T5L0
T5L0 ASIC [Информация об ASIC]: Разработано компанией DWIN. Массовое производство в 2020,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
ESD test [Рабочая среда]: Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test [Рабочая среда]: Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]: Загрузить Загрузить Загрузить
Версия Datasheet [Datasheet]: 2023-07-04
Гарантия: 1 год
