Схема управления гравировальным станком GRBL_ESP32 на основе экрана COF

Open source: Открытый исходный код: схема управления гравировальным станком GRBL_ESP32 на основе экрана COF

--С форума разработчиков DWIN

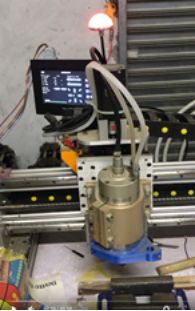

Решение использует чип T5L в качестве основного элемента управления, управляет GRBL через последовательный порт 2 и приводит в действие двигатель для управления основным двигателем гравировальный станок для создания базового пути гравировки по осям X, Y и Z, чтобы реализовать автоматическую операцию гравировки. Он обладает функциями красивого интерфейса, точного управления, многоосевого управления и автоматической настройки инструмента.

Описание:

1. Управляйте GRBL через последовательный порт DWIN 2;

2. Последовательный порт GRBL реализует отображение сообщений, сегментации и перехвата;

3. Экран управляет различными функциями, такими как перемещение GRBL, отправляя инструкции;

4. Поддержка управления маховичком, совместимого с определением интерфейса Weihong handwheel;

5. Параметры экрана могут быть сохранены после выключения питания;

6. Путем управления WS2812 для отображения индикаторов состояния, таких как холостой ход, остановка и работа;

Дизайн решения:

(1) Чертеж инженерного интерфейса DGUS

<класс div="fl-модуль-содержимое fl-узел-содержимое">

деленья



(2) схема объединительной платы



Примечание:

1. ESP32 GRBL может использовать оригинальную версию без изменений;

2. Откройте приложение для загрузки файла screen PCB с помощью Easytron, и его принципиальную схему и печатную плату можно проверить непосредственно;

3. Файл ядра должен быть самым последним. Этот проект использует версию ядра, указанную во вложении, и ядро необходимо обновлять отдельно.
