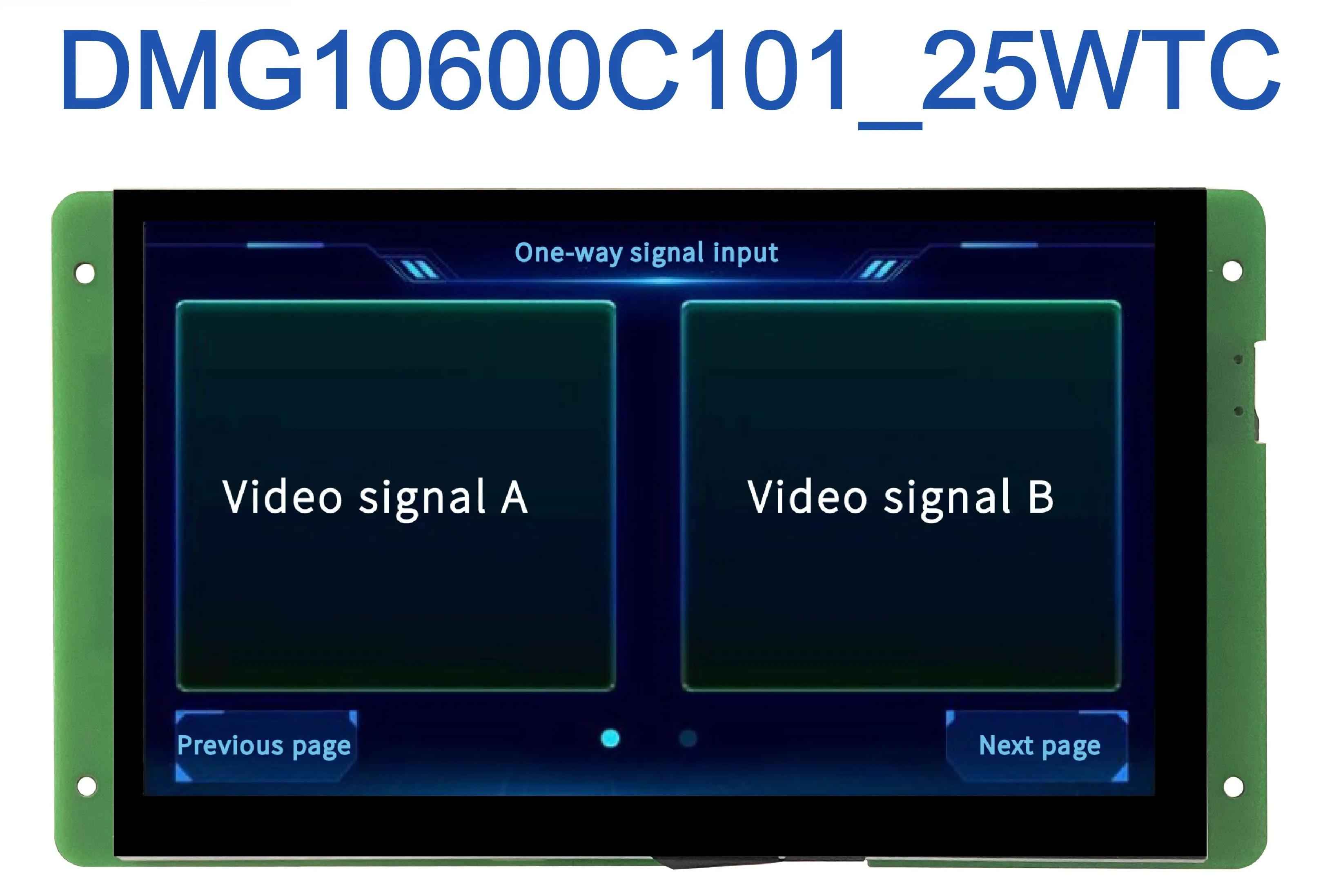

DMG10600C101_25W DWIN T5L HMI 10.1" AHD HD ЖК-дисплей для аналоговой камеры
13 333.98 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
-
Рассчитать доставку
- DMG10600C101_25W DWIN T5L HMI 10.1" AHD HD ЖК-дисплей для аналоговой камеры.
- DWIN- ASIC собственной разработки T5L2, система DGUS II.
- 10.1 дюйма, разрешение 1024*600 пикселей.
- Резистивный экран /емкостный экран / сенсорный экран не предусмотрен.
- IPS TFT ЖК-дисплей с широким углом обзора.
- Интерфейс камеры: 2pin_2.0mm * 2 или RCA-AV * 2 (Аналоговый вход AHD HD, два терминала, поддерживает 1/2 входа, поддерживает переключение дисплея при подключении к двум каналам и не поддерживает два канала отображения на одном экране).
- Срок службы подсветки: >20000 часов.
DWIN T5L2 HMI 10.1" AHD HD ЖК-дисплей для аналоговой камеры
DMG10600C101_25W

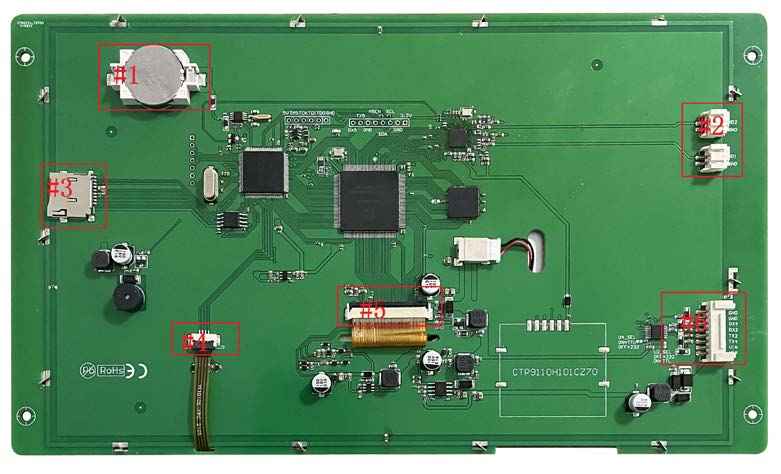

| 1 | Built - in RTC |
| 2 | 2pin_2.0mm*2 AHD camera interface |
| 3 | SD card interface |
| 4 | 4pin_1.0mm RTP interface |
| 5 | 50pin_0.5mm LCM interface |
| 6 | User interface: 8Pin_2.0mm socket |
ASIC Information
| T5L2 ASIC |
DWIN self-designed ASIC. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
Display
| Color | 16.7M colors |
| LCD Type | IPS-TFT-LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
| Display Area（A.A） | 222.72mm (W) ×125.28mm (H) |
| Resolution | 1024*600 |
| Backlight | LED |
| Brightness | DMG10600C101_25WN: 300nit |
| DMG10600C101_25WTR: 250nit | |
| DMG10600C101_25WTC: 250nit |
Reliability Test
| Working Temperature | -10~60℃ |
| Storage Temperature | -20~70℃ |
| Working Humidity | 10%~90%RH |
| Conformal coating | None |
Voltage & Current
| Power Voltage | 7~36V |
| Operation Current | VCC = +12V, Backlight on,330mA |
| VCC = +12V, Backlight off,110mA |
Interface
| LCM interface | 50pin_0.5mm LCM interface |
| CTP interface | 6Pin_0.5mm interface |
| Baudrate | 3150~3225600bps |
| Output Voltage | Output 1, Iout = -4mA;2.7~3.2 V |
| Output 0, Iout =4mA;0.1~0.4V | |
|
Input Voltage (RXD) |
Input 1, 2.4~5.5V |
| Input 0, 0~1.0V | |
| Interface | UART2: ON=TTL/CMOS; OFF=RS232(Defaulted RS232) |
| UART4: ON=TTL/CMOS; OFF=RS232(Only available after configuration) | |
| User Interface | 8Pin_2.0mm socket |
| Camera Interface |
Camera interface: 2pin_2.0mm*2 or RCA-AV*2((AHD HD analog input, two terminals, supports 1/ 2 inputs, supports switching display when connected to two channels, and does not support two channels of same screen display) |
| PGT05 | When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |
| SD Interface | FAT32, download files by SD interface can be displayed in statistics, Download rate: 4Mb/s |
| Flash | 16MBytes NOR Flash, for fonts, pictures and audio files, Rewrite cycle: over 100,000 times |
| Buzzer | 3V passive buzzer, Power: <1W |
Peripheral
| DMG10600C101_25WN | Without touch screen, buzzer, RTC, Camera interface |
| DMG10600C101_25WTR | Resistant touch screen, Buzzer, RTC,Camera interface |
| DMG10600C070_25WTC | Capacitive touchscreen, Buzzer, RTC,Camera interface |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Диагональ [Дисплей]
- 10.1"
- Разрешение [Дисплей]
- 1024×600
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 200 nit
- Размеры (ШxВxГ), мм [Размеры]
- 257.81×148.08×15.20
- Вес нетто [Размеры]
- 540
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора: 85/85/85/85 (L/R/U/D)
- Подсветка [Дисплей]
- LED
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Видео [Видео]
- https://www.dwin-global.com/uploads/DMG10600C101_25W.mp4
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L2
- Версия Datasheet [Datasheet]
- 2021-09-28
- Гарантия
- 1 год
- Страна бренда
- Китай
- Бренд
- DWIN
- Комментарии
