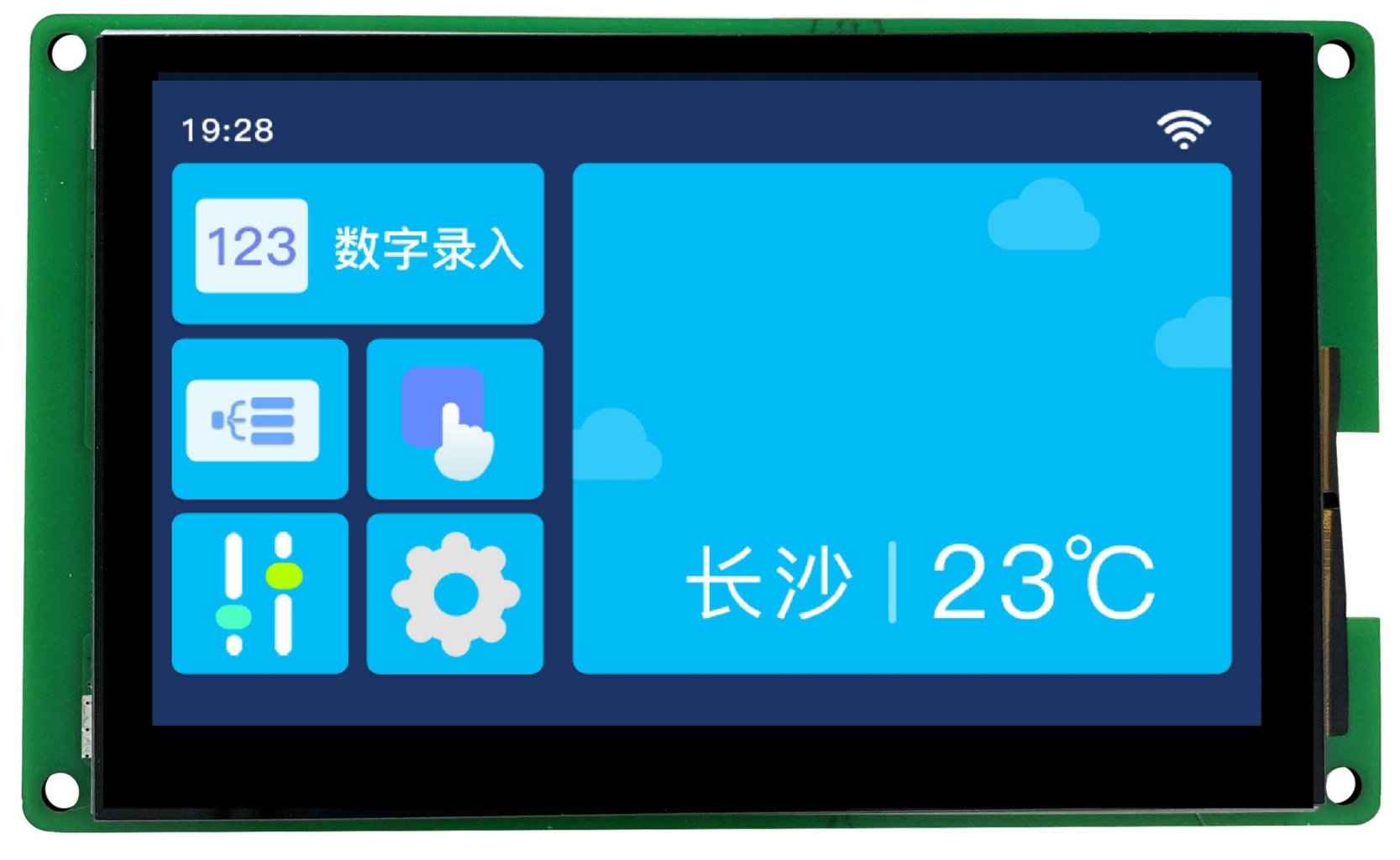

DMG80480T043_09W DWIN T5L0 UART HMI 4.3" IPS ЖК-дисплей промышленного класса
5 359.25 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
700 nit
-
800 nit
-
900 nit
-
-
DMG80480T043_09W
DWIN T5L0 IPS-TFT-LCD 4.3 дюйма, разрешением 480*800 пикселей, 262К цветов, 18-битный, широкий угол обзора, защита от ультрафиолета, с конформным покрытием, промышленного класса
- Высокая яркость без сенсора / Емкостное сенсорное управление / Резистивная сенсорная панель: 900nit /810nit /720nit.
- Интерфейс TTL и RS232 с 8-контактным соединительным проводом 2ю0 мм.
- Доступна загрузка через SD-карту или онлайн-последовательный порт.
- Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, нет необходимости в коде.
- Два вида систем для разработки: dgusⅡ/TA (набор инструкций).
- Широкий угол обзора 85/85/85/85 (L/R/U/D).
- С двухъядерным графическим интерфейсом и ОС, графический интерфейс с множеством элементов управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.
DWIN T5L0 UART HMI 4.3" ЖК-дисплей промышленного класса
DMG80480T043_09W
DWIN T5L0 IPS-TFT-LCD 4.3 дюйма, разрешением 480*800 пикселей, 262К цветов, 18-битный, широкий угол обзора, защита от ультрафиолета, с конформным покрытием, промышленного класса
Аксессуары
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Индустриальный класс
- Диагональ [Дисплей]
- 4.3"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Анти-УФ [Основные параметры]
- Да
- Установочные размеры, мм [Размеры]
- 106.5(+0.3)×68.3(+0.3)

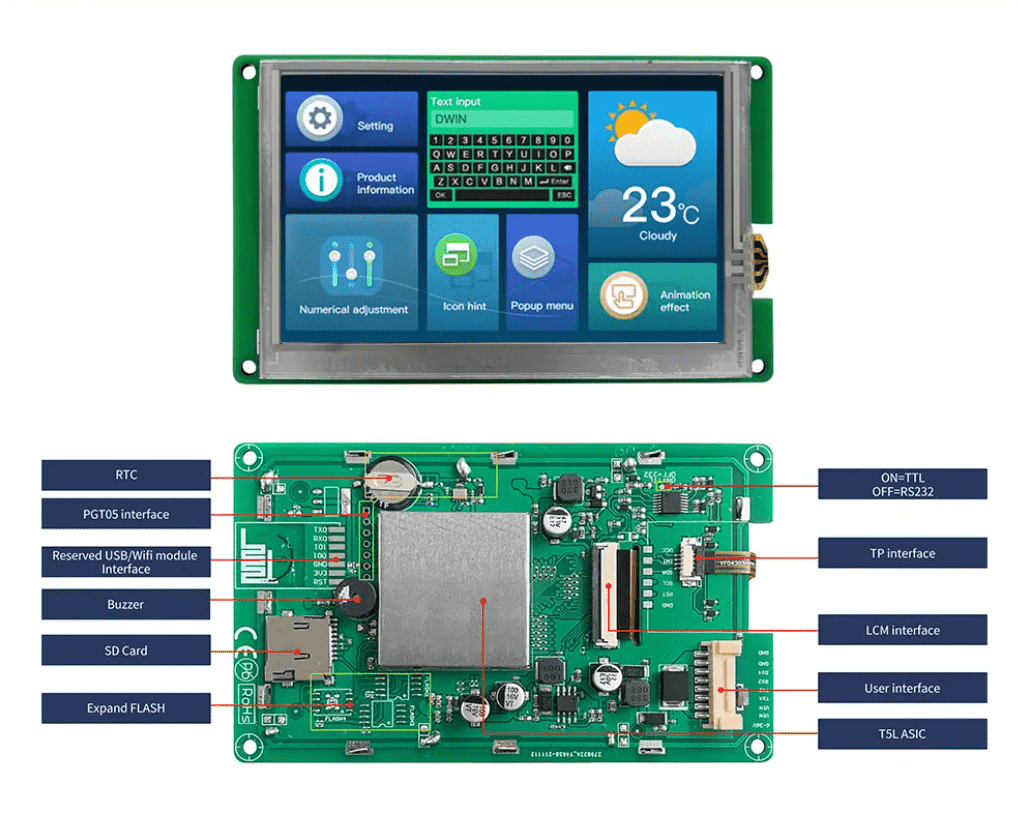

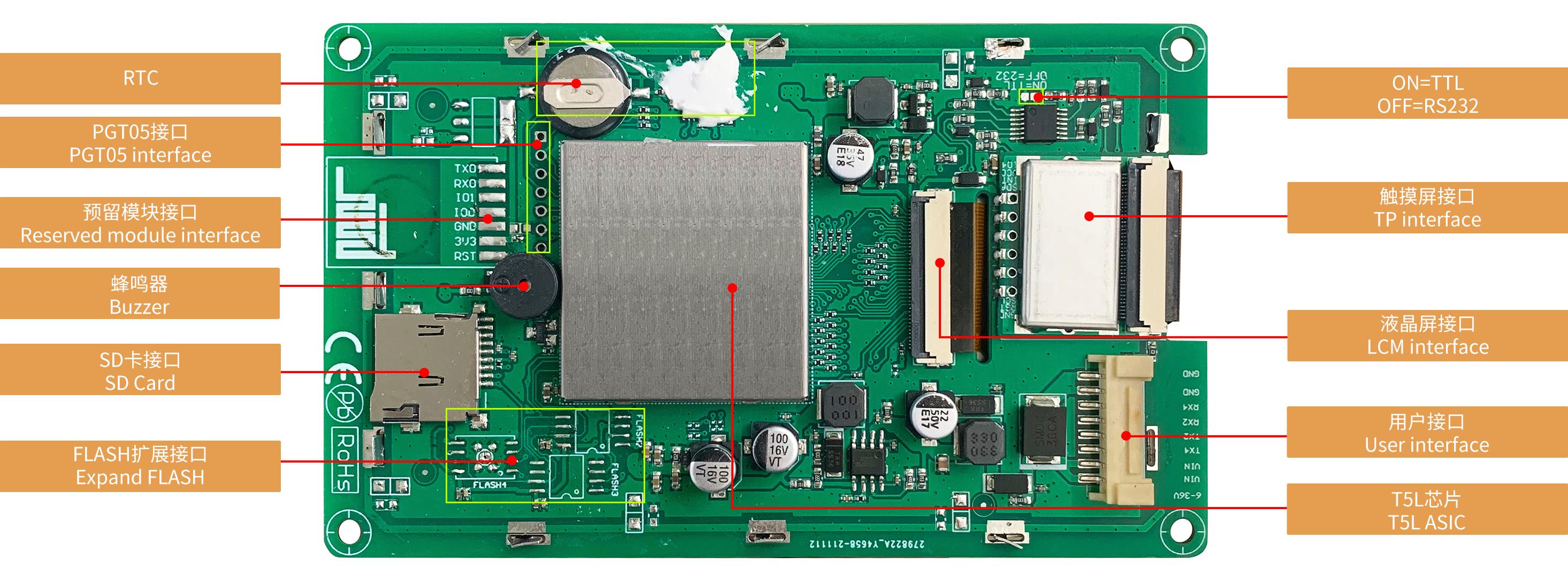

- Периферия [Пользовательский интерфейс и периферия]

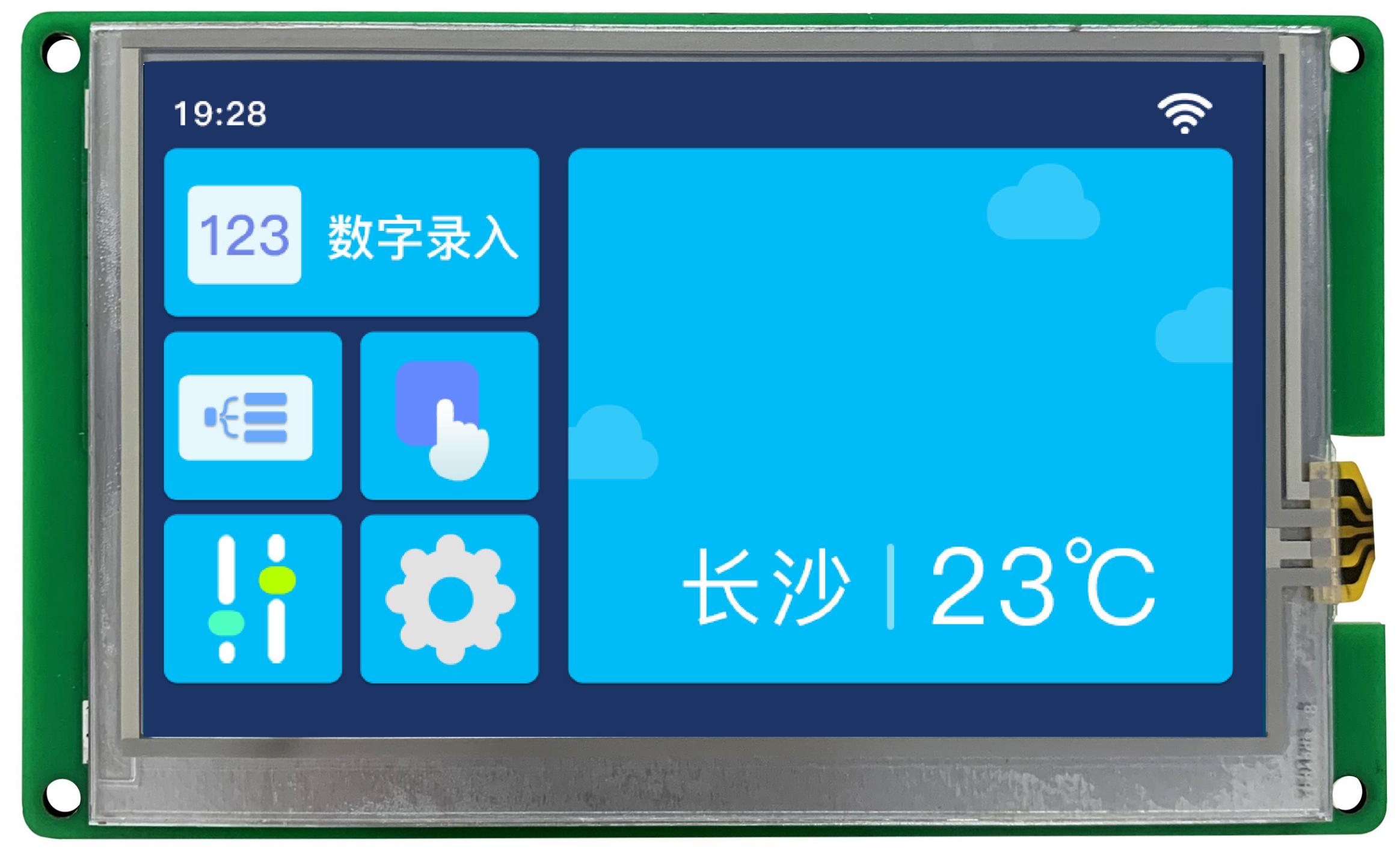

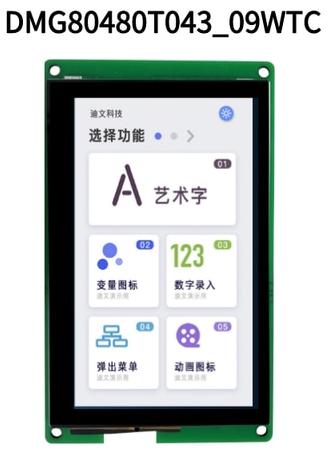

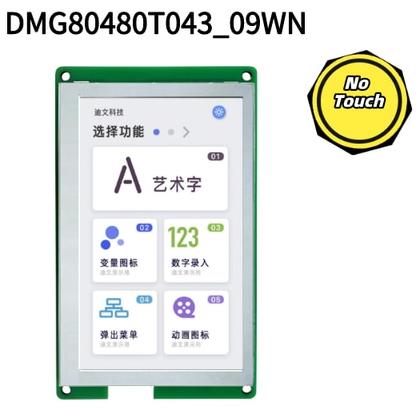

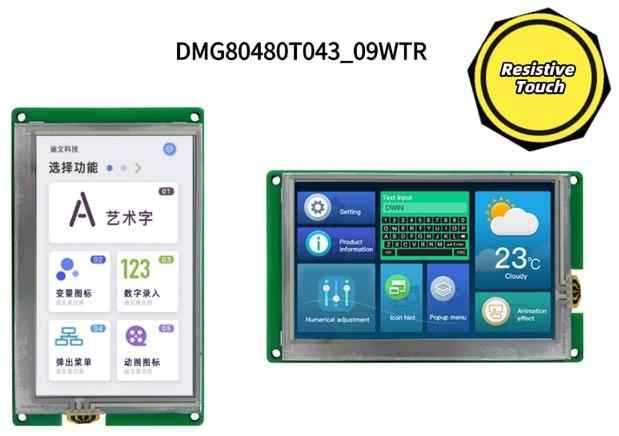

- DMG80480Т043_09WTC Емкостная сенсорная панель, зуммер, модуль WIFI 10, автономный голосовой модуль VDM 10, микрофон / DMG80480Т043_09WTR Резистивная сенсорная панель, зуммер, модуль WIFI 10, автономный голосовой модуль VDM 10, микрофон / DMG80480Т043_09WN Зуммер, модуль WIFI 10, автономный голосовой модуль VDM 10, микрофон
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- WTC: 810 нит / WTR: 720 нит / WN: 900 нит
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 93.60×56.16
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Пленка ITO + стекло ITO
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 3H
- Светопропускание [Сенсорные параметры]
- Более 80%
- Срок жизни [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 6~36
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC = +12 В, подсветка включена 200 мА. VCC = +12 В, подсветка выключена 65 мА
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- LCM интерфейс [Интерфейс]
- FPC40_0.5mm, RGB interface
- RTP интерфейс [Интерфейс]
- FPC4 1.0 мм
- CTP интерфейс [Интерфейс]
- Структура COB, интерфейс IIC
- Скорость передачи данных [Интерфейс]
- 3150~3225600 бит/с тип. 115200
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
- Входной интерфейс [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (OS Only available after OS configuration)
- Пользовательский интерфейс [Интерфейс]
- 8-контактный разъем 2/0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кб/с2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
- Flash расширение [Память]
- Возможность расширения до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт без флэш-памяти
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- Разъем [Интерфейс]
- 8Pin_2.0mm
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- Зарезервированный интерфейс модуля [Интерфейс]
- Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB
- PGT05 интерфейс [Интерфейс]
- Если продукт случайно выходит из строя, используйте PGT05, чтобы обновить DGUSkernel и вернуть продукт в нормальное состояние
- Видео [Видео]
- https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f968437411a22518.mp4
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработано компанией DWIN. Массовое производство в 2020,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- ESD test [Рабочая среда]
- Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
- EFT test [Рабочая среда]
- Power supply ±2KV; 100KHz Normal operation
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2022-07-07
- Гарантия
- 1 год
- Страна бренда
- Китай
