DMG19108C238_05WTC DWIN T5L2 UART HMI 23.8" IPS 2K HD ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
37 991.60 ₽

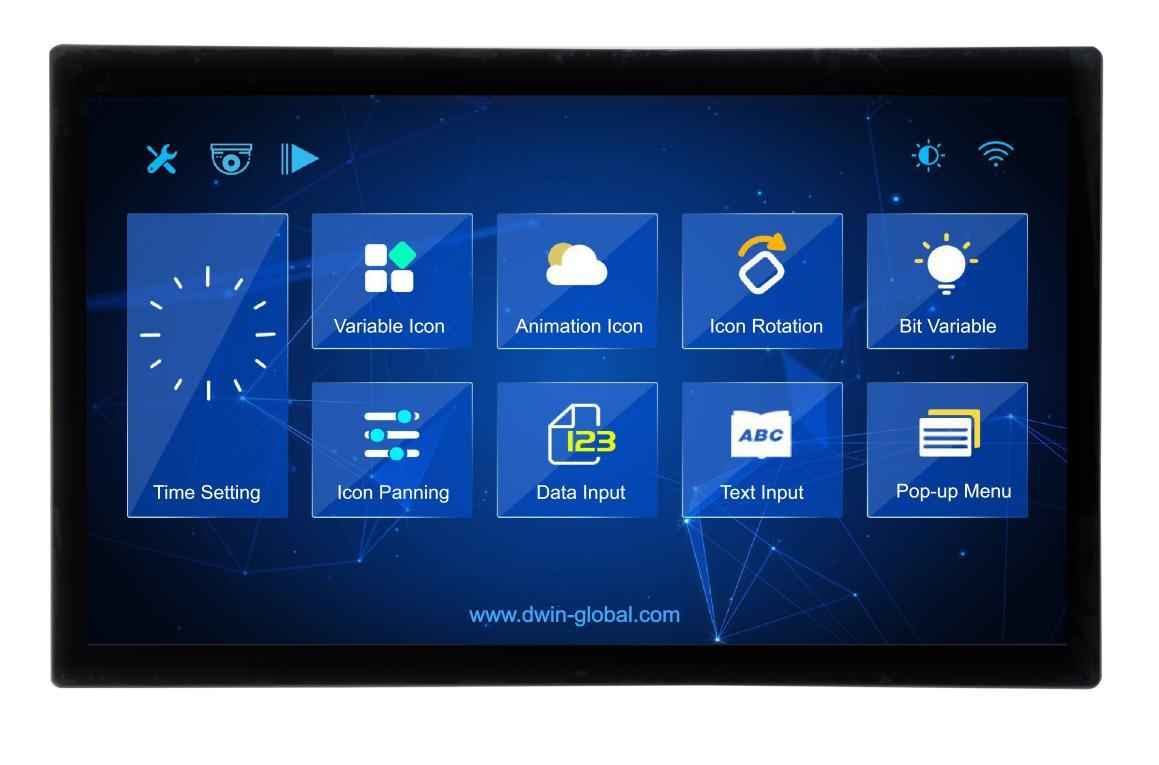

- DMG19108C238_05WTC DWIN T5L2 ASIC*3 HMI 23.8" IPS 2K HD ЖК-дисплей коммерческого класса.
- Основанный на трех чипах T5L2, работающий под управлением системы DGUS II.
- Со встроенным зуммером, RTC и интерфейсом динамика.
- 23.8-дюймовый, 1920*1080 пикселей, широкий угол обзора IPS, смарт-экран 2K HD.
- UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.
- Поддержка функции камеры FSK (без интерфейса камеры FSK на заводе, зарезервирован только его контур, необходимо настроить, чтобы добавить интерфейс камеры FSK).
- Поддержка воспроизведения аудио и видео.
DWIN T5L2 HMI 23.8" IPS 2K HD ЖК-дисплей коммерческого класса
DMG19108C238_05WTC
ASIC Information
| T5L2 ASIC*3 | Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times |
Display
| Color | 24-bit 8R8G8B |
| LCD Type | IPS, TFT LCD |
| Viewing Angle | Wide viewing angle, 85°/85°/85°/85° (L/R/U/D) |
| Display Area（A.A） | 528.04mm (W)×297.46mm (H) |
| Resolution | 1920×1080 pixels (0°/90°/180°/270°) |
| Backlight | LED |
| Brightness | DMG19108C238_05WTC:200nit |
Touch parameters
| Type | CTP (Capacitive touch panel) |
| Structure | G+FF structure with surface cover of tempered glass |
| Touch Mode | Support point touch and drag |
| Surface Hardness | 6H |
| Light Transmittance | Over 90% |
| Life | Over 1,000,000 times touch |
Reliability Test
| Working Temperature | 0℃~50℃ (24V @ 60% RH) |
| Storage Temperature | -20℃~60℃ |
| Working Humidity | 10%~90%RH |
Voltage & Current
| Power Voltage | 15~36V, typical value of 24V |
| Operation Current | VCC = 24V, Backlight on,940mA |
| VCC = 24V, Backlight off,280mA |
Interface
| LCM interface | Connector 30Pin_1.0mm, LVDS interface |
| CTP interface | FPC6_1.0mm, IIC interface |
| Baudrate | 3150~3225600bps |
| Output Voltage | Output 1,Iout = -4mA;4.78~5.0 V |
| Output 0,Iout =4mA;0~0.4 V | |
|
Input Voltage （RXD） |
Input 1;2.5~5.0V |
| Input 0;1.0V | |
| Expand Flash |
Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash |
| Mode | UART2: ON=TTL/CMOS; OFF=RS232 |
| Interface Cable | 8Pin_2.0mm |
| Speaker | 2Pin_2.0mm socket, speaker interface |
| SD interface | FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s |
|
Reserved module interface |
Wi-Fi module: connect to the cloud platform to update remotely |
| PGT05 interface |
When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal |

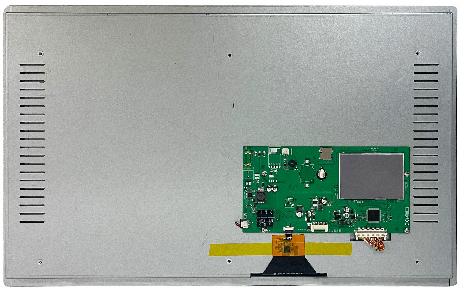

Peripheral

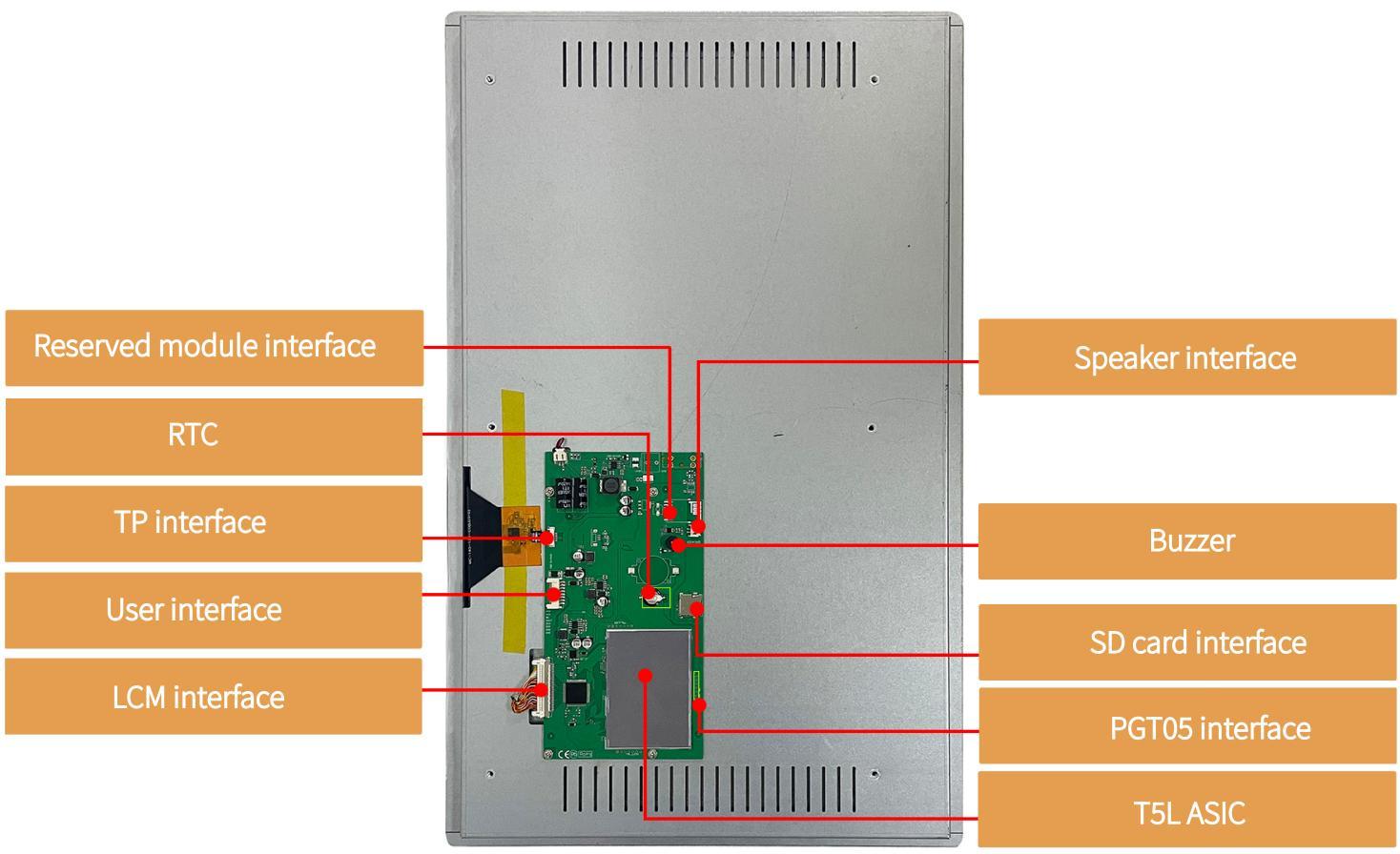

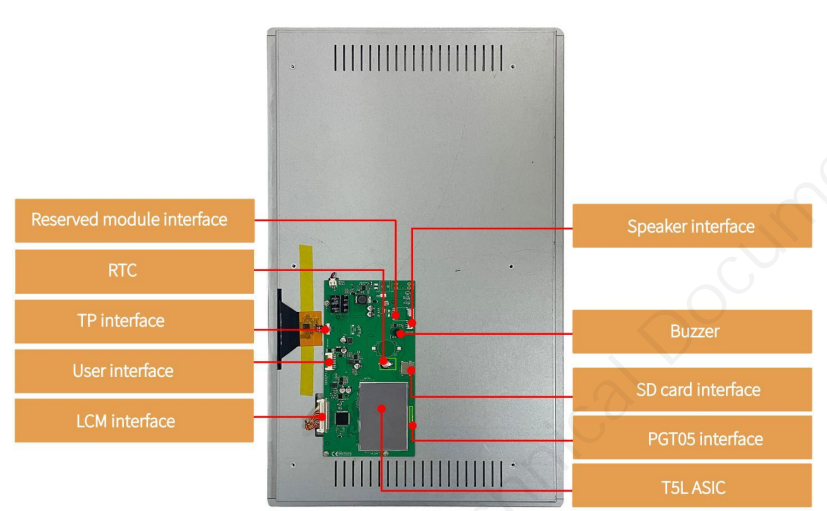

| DMG19108C238_05WTC | Capacitive touch panel, RTC,Buzzer,Speaker |
Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 23.8"
- Разрешение [Дисплей]
- 1920×1080
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 200 nit
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 528.04×297.4
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Твердость поверхности [Сенсорные параметры]
- 6H
- Напряжение питания, В [Напряжение и ток]
- 15~36В, тип. 24V
- Напряжение питания, тип. [Напряжение и ток]
- 24V
- Рабочий ток [Напряжение и ток]
- VCC = 24V, Backlight on, 940mA. VCC = 24V, Backlight off, 280mA
- Рабочая температура [Рабочая среда]
- 0℃~50℃ (24V @ 60% RH)
- Температура хранения [Рабочая среда]
- -20~60℃
- Рабочая влажность [Рабочая среда]
- 10~90% RH
- LCM интерфейс [Интерфейс]
- Connector 30 Pin_1.0mm, LVDS interface
- CTP интерфейс [Интерфейс]
- FPC6_1.0mm, интерфейс IIC
- Скорость передачи данных [Интерфейс]
- 3150~3225600 bps
- Выходное напряжение [Интерфейс]
- Output 1: Iout = -4mA; 4.78~5.0V. Output 0: Iout =4mA; 0~0.4V
- Входное напряжение (RXD) [Интерфейс]
- Input 1: 2.5~5.0V. Input 0: 1.0V
- Flash расширение [Память]
- Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
- SD card slot [Интерфейс]
- FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
- RTC (Super-capacitor) [Интерфейс]
- Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
- Зарезервированный RTC интерфейс [Интерфейс]
- Wi-Fi module: connect to the cloud platform to update remotely
- Разъем [Интерфейс]
- 8Pin_2.0mm
- Формат данных [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232
- Интерфейс динамика [Интерфейс]
- 2Pin_ 2.0mm external loudspeaker
- ASIC T5L [Информация об ASIC]
- T5L2
- T5L2 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Массовое производство в 2019 году: 1 Мбайт флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- Datasheet [Datasheet]
- Загрузить
- Версия Datasheet [Datasheet]
- 2023-03-15
- Гарантия
- 1 год
- Страна бренда
- Китай
