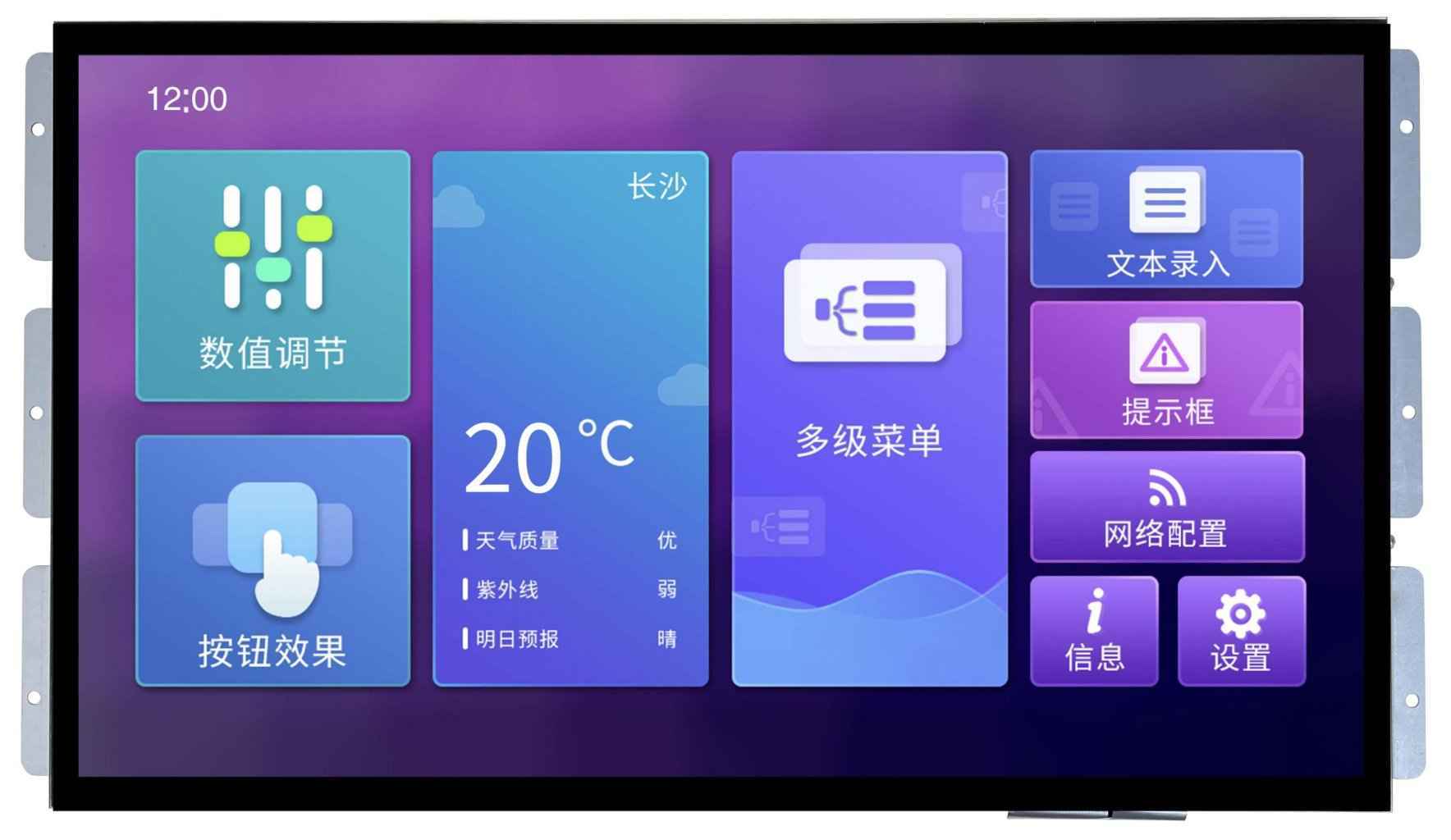

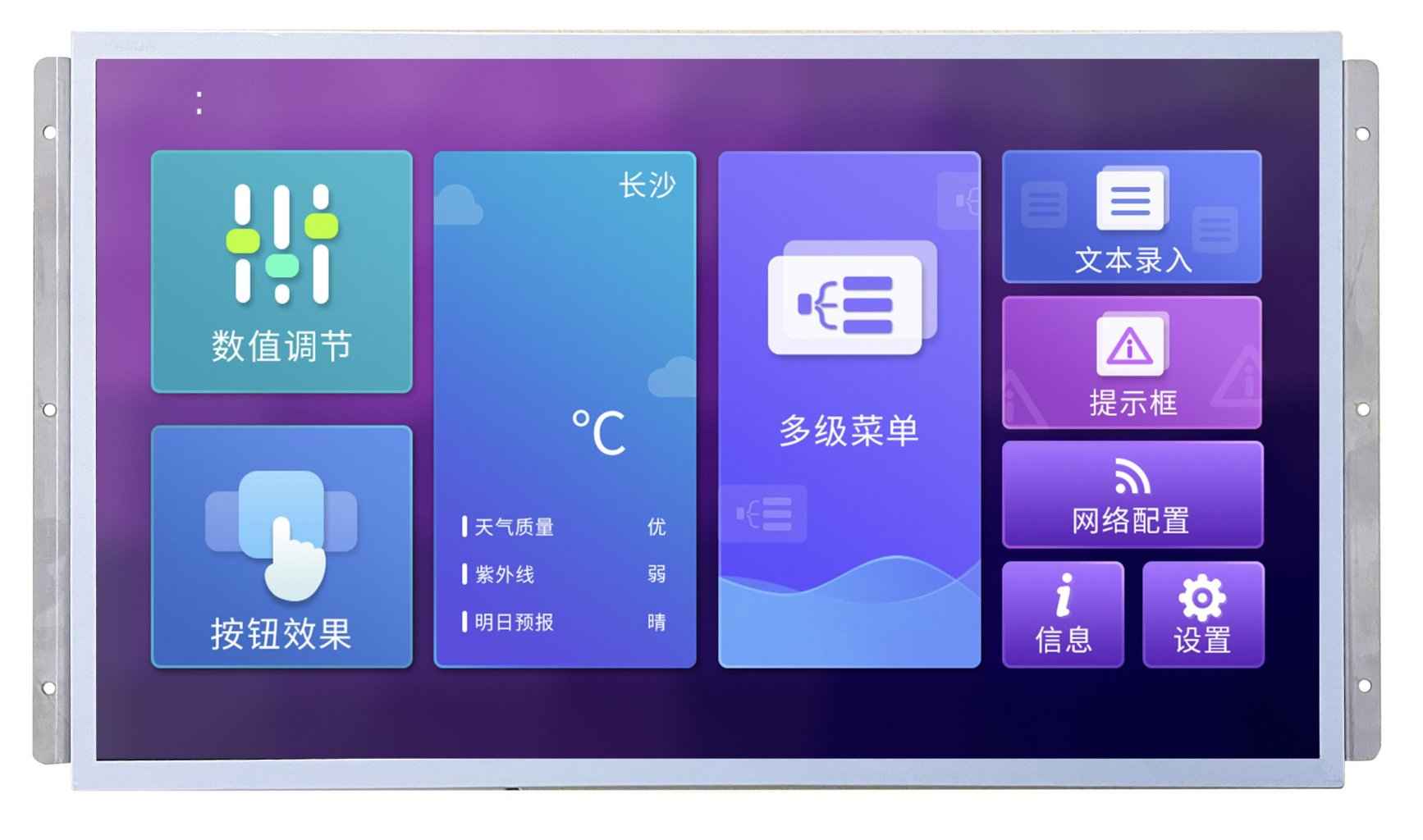

DMG13768C185_03W DWIN T5L2 UART HMI 18.5" TN ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

18.5"

3D-данные [3D-данные]

9232

Разрешение [Дисплей]

1366×768

Срок жизни [Дисплей]

≥ 20 000ч

Установочные размеры, мм [Размеры]

433.0(+0.3)×254.6(+0.3)

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

DMG13768C185 03WTC: 200 нит / DMG13768C185 03WN: 250 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

409.8×230.4

Область просмотра (View Area, V.A.) [Дисплей]

411.4×232.5

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

12~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12В, подсветка включена, 1040 мА. VCC = +12В, подсветка выключена, 300 мА

Рабочая температура [Рабочая среда]

-10~60℃

Температура хранения [Рабочая среда]

-20~60℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

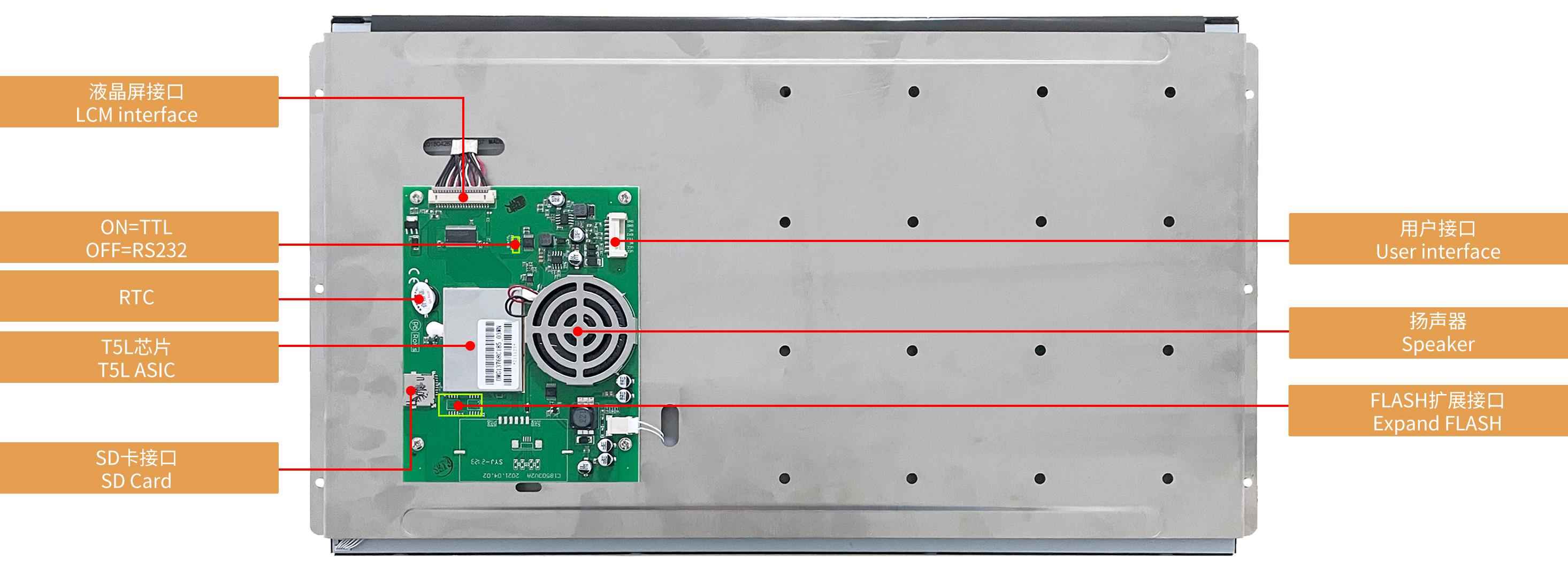

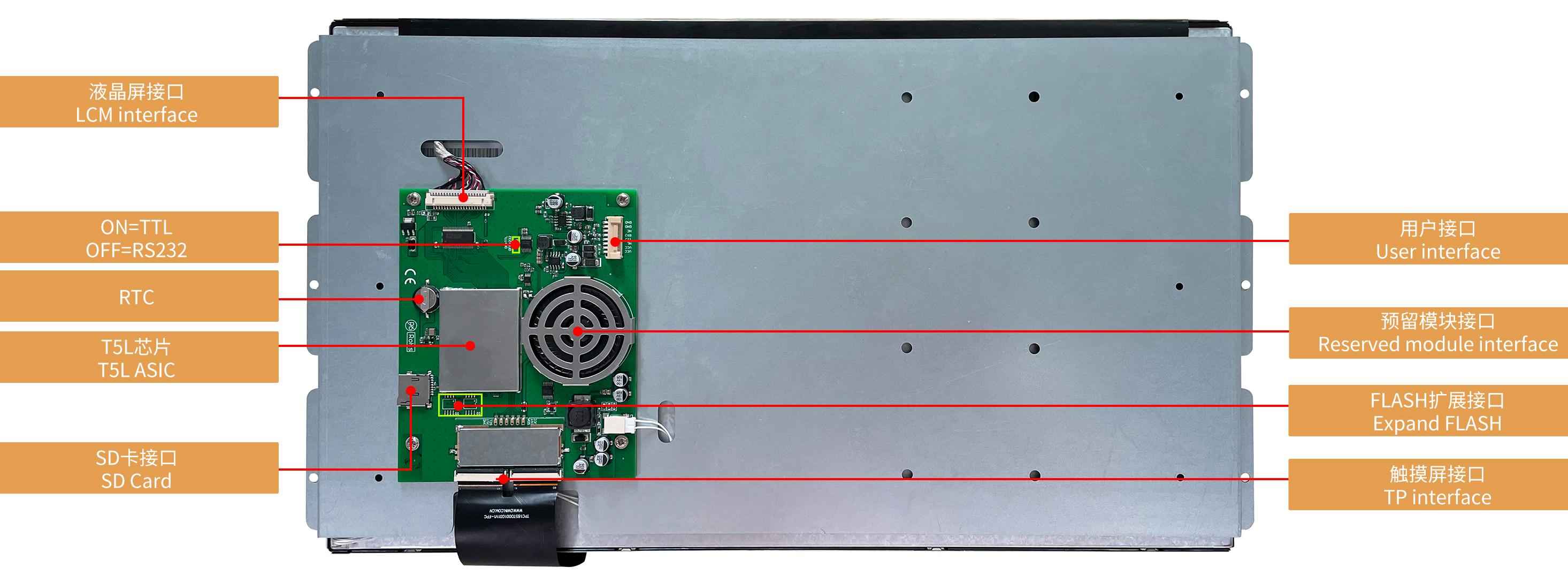

LCM интерфейс [Интерфейс]

FPC20 1.25mm, LVDS interface

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; 4.78~ 5.0В. Выход 0: Iвых = -1 мА; 0~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 2.5~5.0В. Вход 0: Iin = -1 мА, 0~1.0 В

Пользовательский интерфейс [Интерфейс]

8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Бортовой зуммер. Мощность: 2 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm

Номинальная мощность [Электрические характеристики]

<15W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

Видео [Видео]

https://www.dwin-global.com/style/global/video/DMG13768C185_03W(EN).mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработано компанией DWIN. Массовое производство в 2019,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-11-14

Гарантия

1 год

Страна бренда

Китай

• DMG13768C185_03WTC.pdf — Размер 2812.1Кб

• DMG13768C185_03WN.pdf — Размер 1722.3Кб
