DWIN IPS-TFT-LCD 8.0 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса. Основан на T5L2, работает под управлением системы DGUS II

Высокая яркость: без сенсорного экрана 650 нит/ Резистивный сенсорный экран 600 нит/ Емкостный сенсорный экран 600 нит.
8Pin_2.0mm для RS232, 2Pin_2.0mm для RS485.
Загрузка файла через SD-карту или последовательный порт.

Описание Характеристики Отзывы Документы Склады

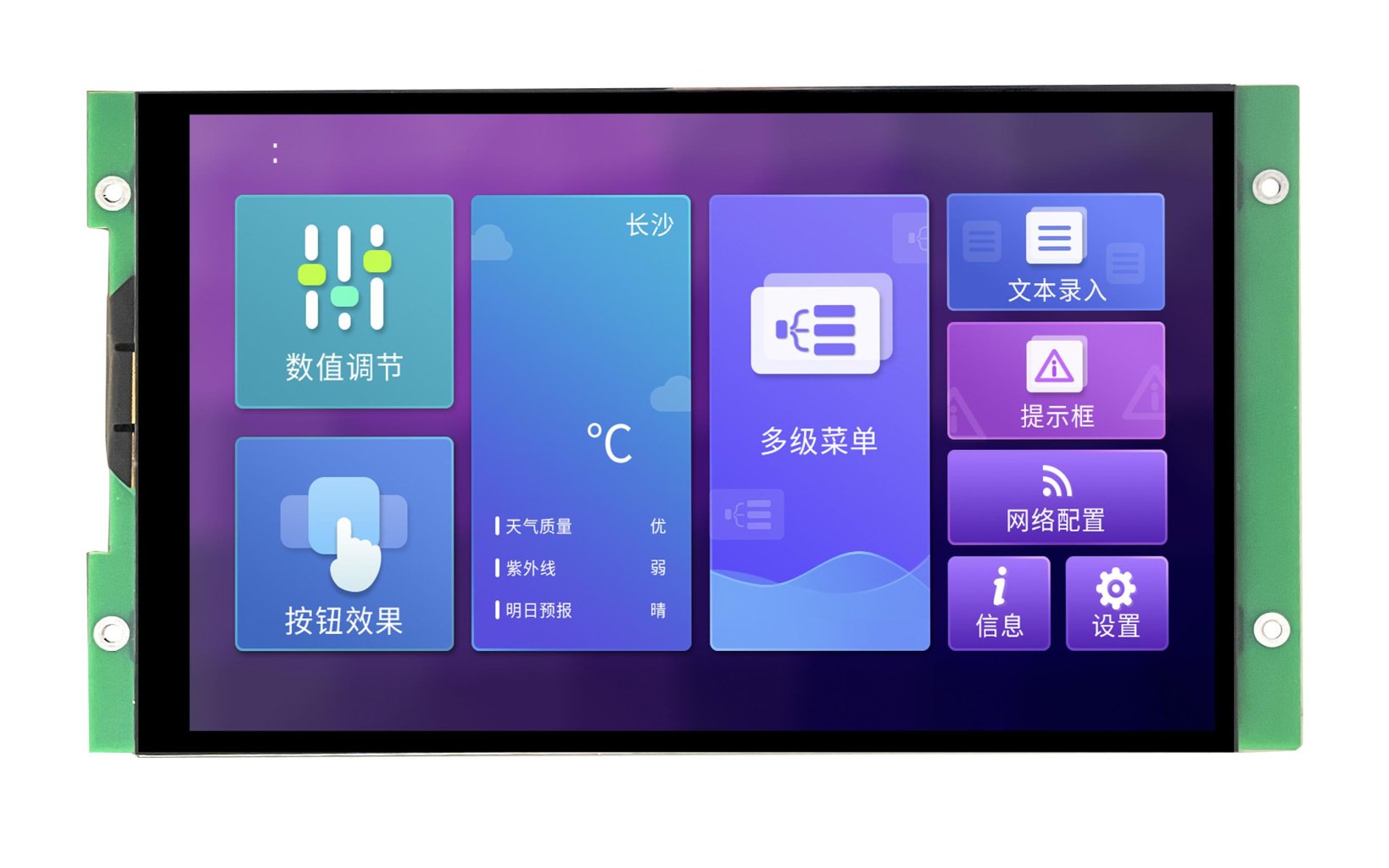

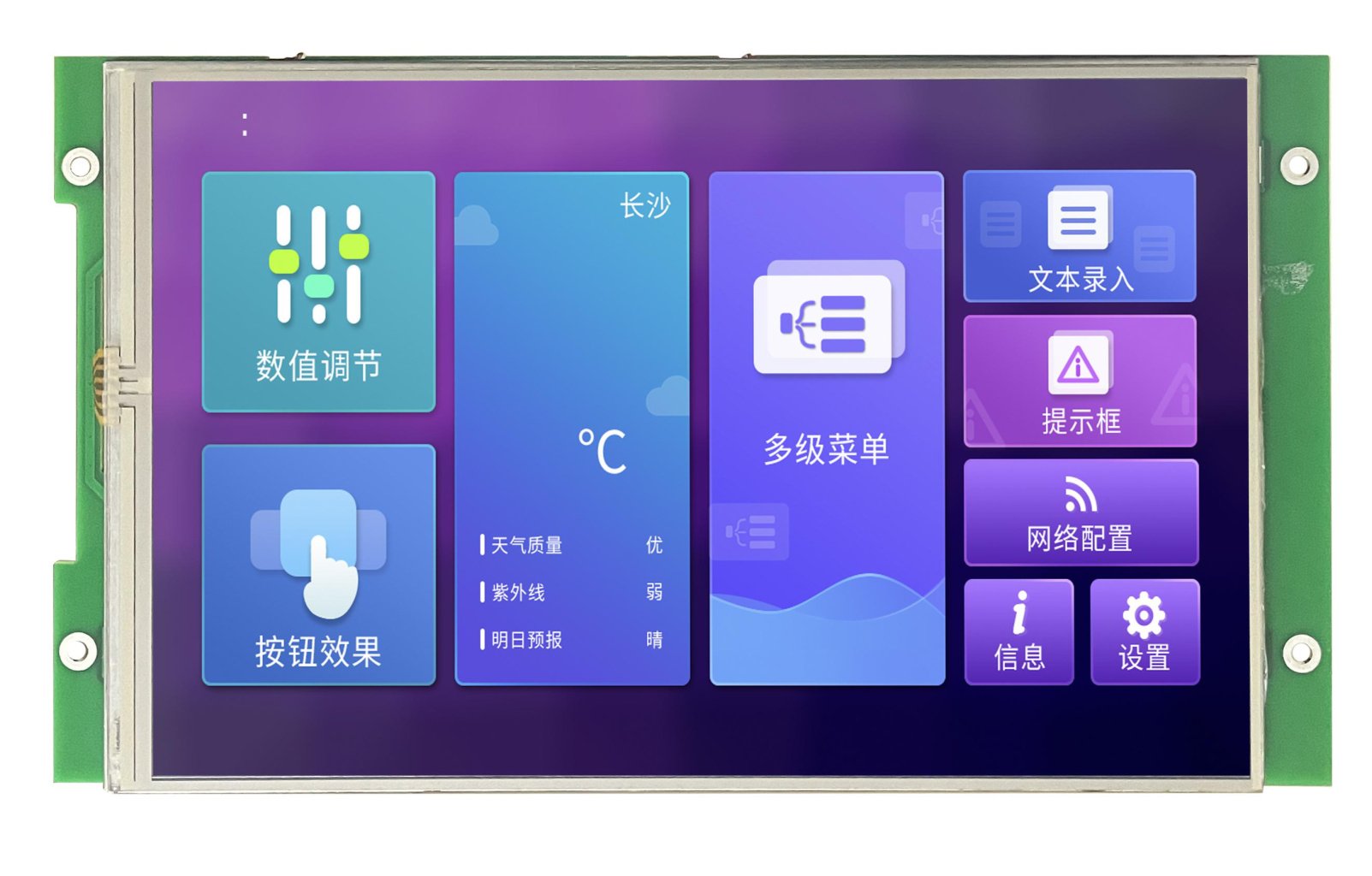

DWIN T5L2 UART HMI 8.0" IPS-TFT IPS-TFT ЖК-дисплей медицинского класса
DMG12800K080_03W

DWIN IPS-TFT-LCD 8.0 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса. Основан на T5L2, работает под управлением системы DGUS II

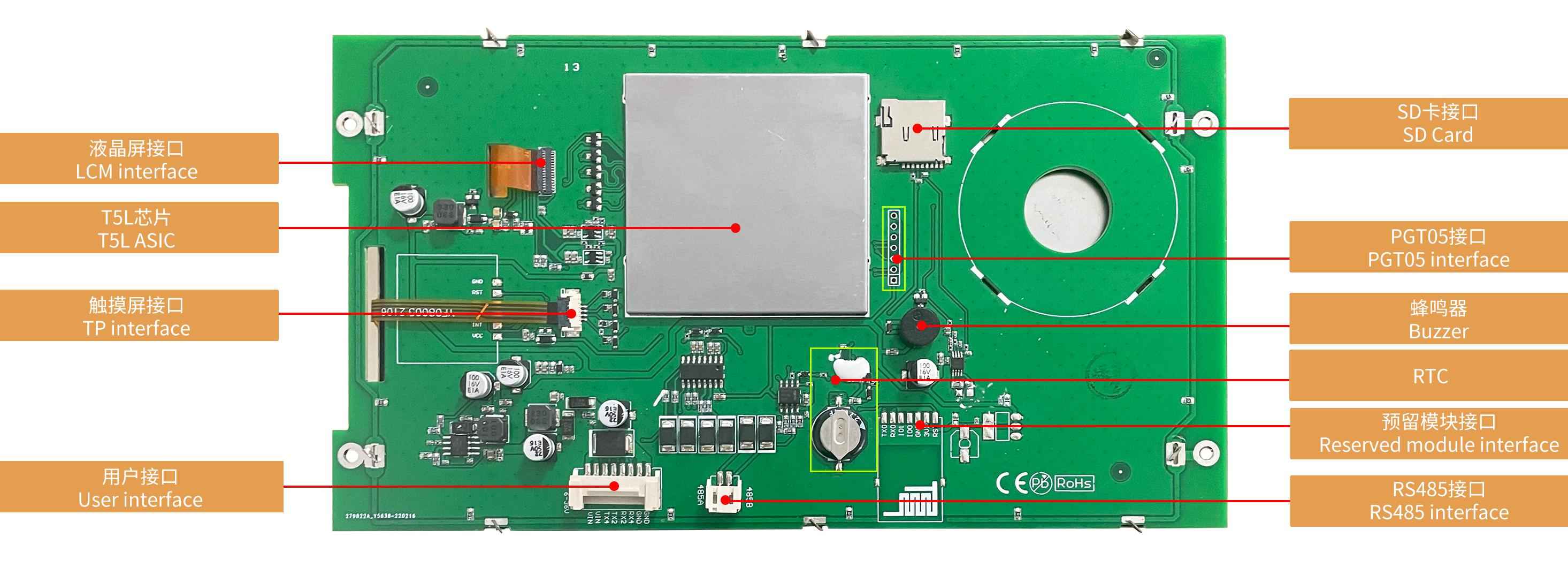

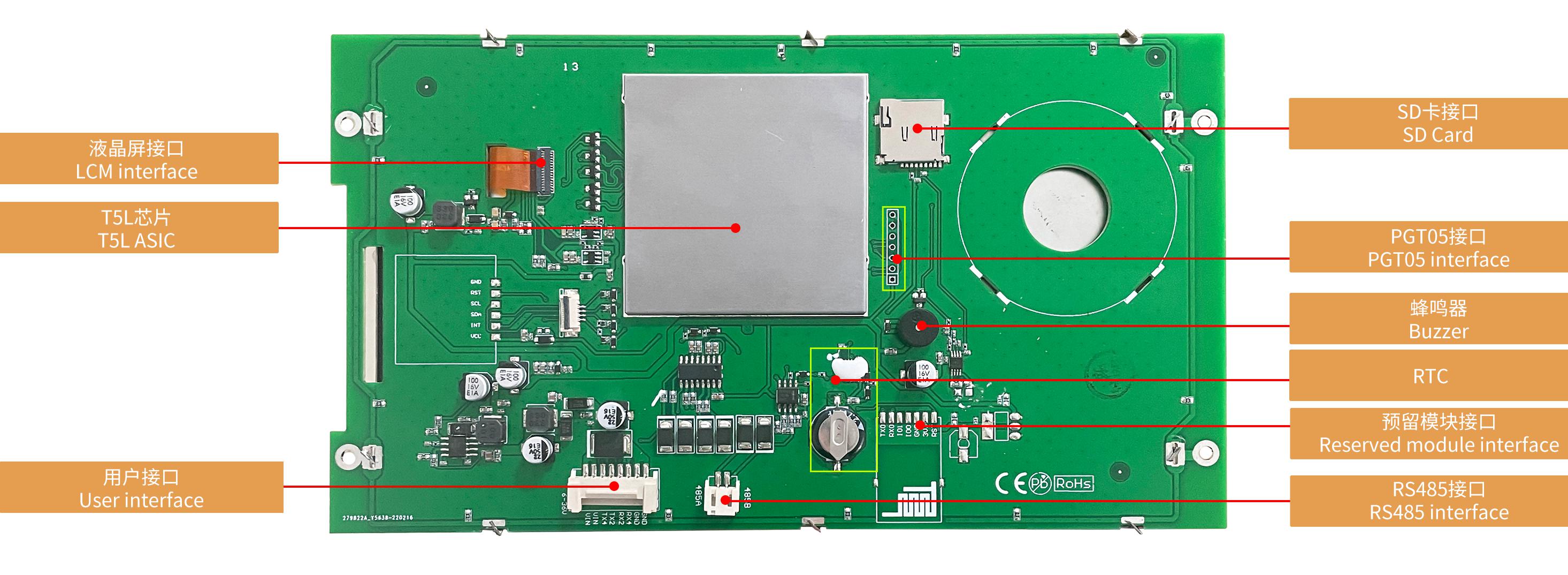

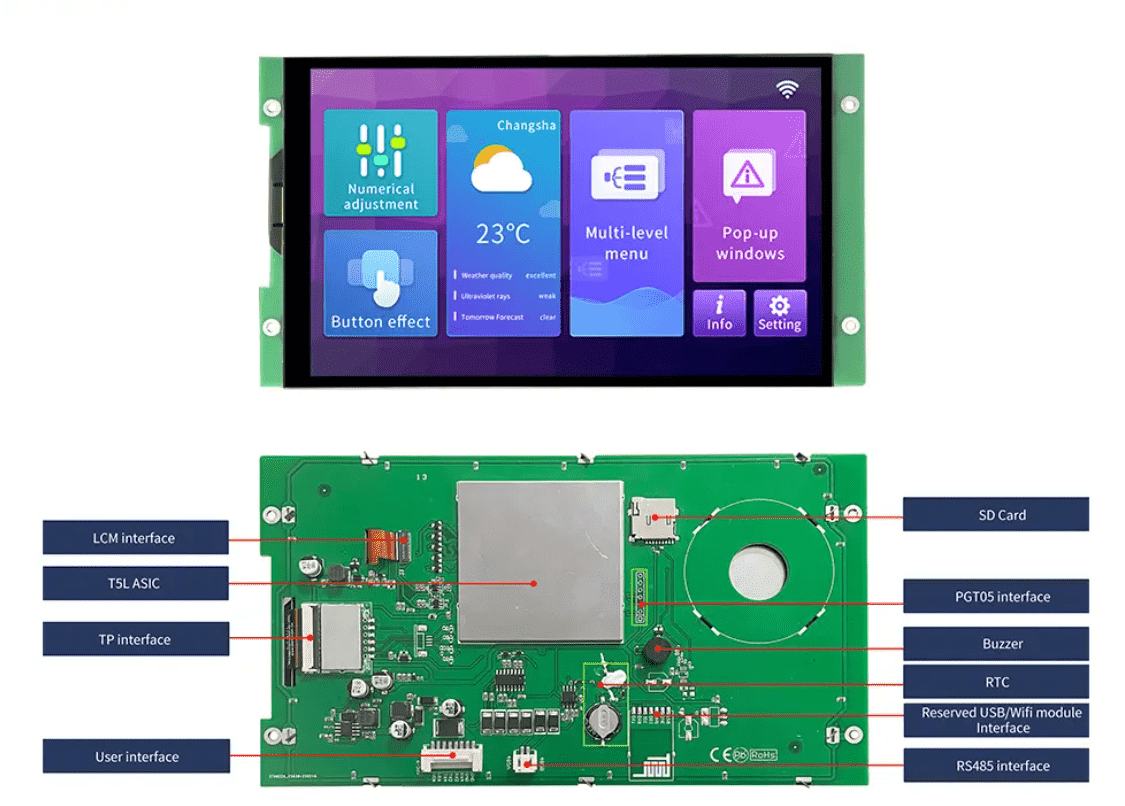

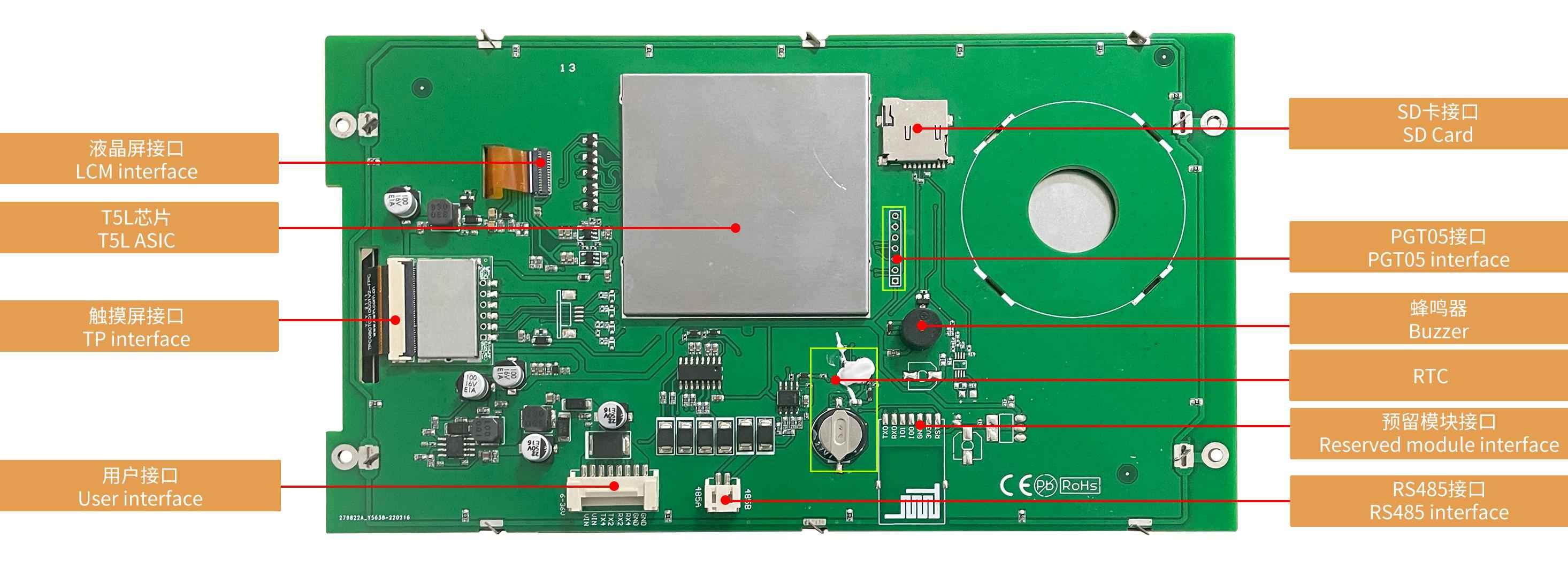

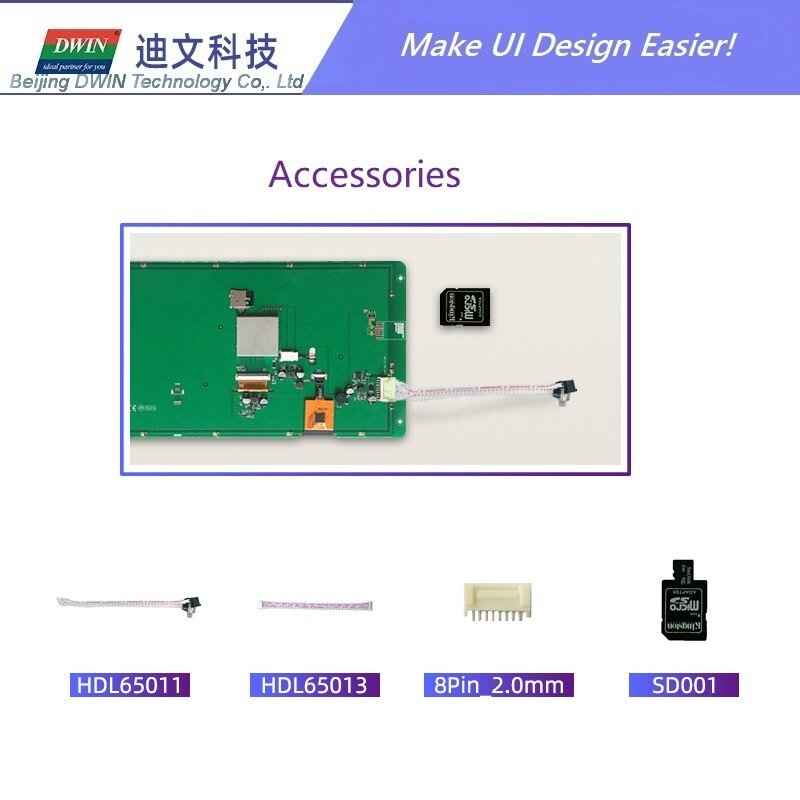

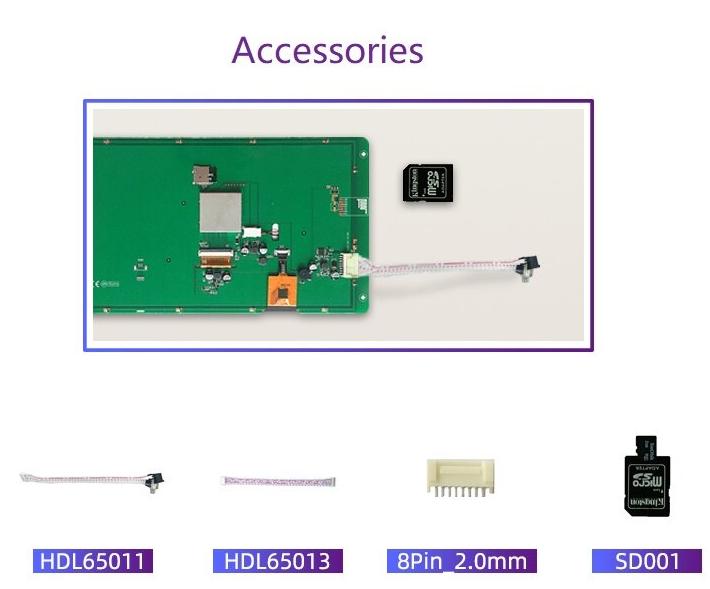

Аксессуары

ASIC Information

T5L2 ASIC

Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color	16.7M colors，24-bit 8R8G8B
LCD Type	IPS-TFT-LCD
Viewing Angle	85°/85°/85°/85°(L/R/U/D)
Display Area（A.A）	261.12mm (W)×163.2mm (H)
Resolution	1280*800
Backlight	LED
Brightness	DMG12800K080_03WN： 650nit DMG12800K080_03WTR：600nit DMG12800K080_03WTC：600nit

Touch parameters

Type	RTP (Resistive touch panel)
Structure	ITO film + ITO glass
Touch Mode	Point touch and drag are supported
Surface Hardness	3H
Light Transmittance	Over 80%
Life	Over 1,000,000 times touch
Type	CTP (Capacitive touch panel)
Structure	G+G structure with surface cover of Asahi tempered glass
Touch Mode	Point touch and drag are supported
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Reliability Test

Working Temperature	-20~70℃
Storage Temperature	-30~85℃
Working Humidity	10%~90%RH

Voltage & Current

Power Voltage	6~36V
Operation Current	VCC = +12V, Max backlight, 930mA
Operation Current	VCC = +12V, Backlight off, 250mA

Interface

LCM interface	Connector 30 Pin_1.0mm, LVDS interface
RTP interface	4Pin_1.0mm interface
Baudrate	3150~3225600bps
Output Voltage	Output 1, Iout = 1mA; -5.0~-3.0 V
Output Voltage	Output 0, Iout =-1mA; 3.0~5.0 V
Input Voltage （RXD）	Input 1, Iin = 1mA；-15.0~-5.0V
Input Voltage （RXD）	Input 0, Iin = -1mA；5.0~15.0V
Interface	UART2: RS232 UART4: RS232 (Only available after OS configuration) UART5: RS485 (Only available after OS configuration)
User Interface	8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)
Flash	16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer	3V passive buzzer. Power: <1W
SD interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface	Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to

Peripheral

DMG12800K080_03WN	Buzzer, RTC
DMG12800K080_03WTR	Buzzer, RTC, Resistive touch screen
DMG12800K080_03WTC	Buzzer, RTC, Capacitive touch screen

Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Степень применения [Основные параметры]: Медицинский класс
Диагональ [Дисплей]: 8.0"
3D-данные [3D-данные]: 8687
Разрешение [Дисплей]: 1280×800
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Установочные размеры, мм [Размеры]: 185.10(+0.3)×115.60(+0.3)
Периферия [Пользовательский интерфейс и периферия]: DMG12800K080_03WTC Зуммер, RTC, RS485, емкостный сенсорный экран / DMG12800K080_03WTR Зуммер, RTC, RS485, резистивный сенсорный экран / DMG12800К080_03WN Зуммер, RTC, RS485
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Яркость [Дисплей]: _WTC: 250 nit / _WTR: 150 nit / _WN: 200 ybn
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85°（L/R/U/D）
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 172.22×107.64
Область просмотра (View Area, V.A.) [Дисплей]: 172.22×107.64
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим [Сенсорные параметры]: Поддерживаются точечные касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 6H
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Тип Touch [Сенсорные параметры]: RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]: Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]: Поддерживаются точечные касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 3H
Светопропускание [Сенсорные параметры]: Более 80%
Срок жизни [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]: 6~36
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12 В, Максимальная подсветка, 220 мА. VCC = +12 В, подсветка выключена, 90 мА
Рабочая температура [Рабочая среда]: -20~70℃
Температура хранения [Рабочая среда]: -30~80℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
LCM интерфейс [Интерфейс]: FPC31 0.3mm, MIPI interface
RTP интерфейс [Интерфейс]: FPC4 1.0 мм
CTP интерфейс [Интерфейс]: Структура COB, интерфейс IIC
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: 2.5~5.0В. Выход 0: -0.5~ -2.5В
Входное напряжение (RXD) [Интерфейс]: Вход 1: 0-2.5В. Вход 0: Iin = -1 мА; -2.5~-0.2В
Входной интерфейс [Интерфейс]: UART2: RS232. UART4: RS232（Only available after OS configuration). UART5: RS485（Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]: 8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)
Flash расширение [Память]: Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ Флэш-память NAND
Flash память [Память]: 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]: Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]: FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]: UART2: RS232. UART4: RS232 (доступен только после настройки ОС)UART5: RS485 (доступен только после настройки ОС)
RTC (Super-capacitor) [Интерфейс]: Суперконденсатор для источника питания. Точность: ±20 промилле при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем [Интерфейс]: 8Pin_2.0mm (RS232) 2Pin_2.0mm (RS485)
Формат данных [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration) UART5: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]: <5W
Зарезервированный интерфейс модуля [Интерфейс]: Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс [Интерфейс]: Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта к
Видео [Видео]: https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c37f211e7a26024.mp4
В наличии: Да
ASIC T5L [Информация об ASIC]: T5L2
T5L2 ASIC [Информация об ASIC]: Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Тест на старение [Рабочая среда]: 72 часа старения при высокой температуре при 50 ℃
ESD test [Рабочая среда]: Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test [Рабочая среда]: Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]: Загрузить Загрузить Загрузить
Версия Datasheet [Datasheet]: 2022-11-11
Гарантия: 1 год
Страна бренда: Китай
Дополнительные характеристики: RS485 interface 2Pin_ 2.0mm horizontal socket: For RS485 communication
