DMG12800C080_03W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей HMI коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

8.0"

3D-данные [3D-данные]

9128

Разрешение [Дисплей]

1280×800

Срок жизни [Дисплей]

≥ 20 000ч

Размеры (ШxВxГ), мм [Размеры]

207.14×116.59×14.60

Установочные размеры, мм [Размеры]

185.10(+0.3)×115.60(+0.3)

Периферия [Пользовательский интерфейс и периферия]

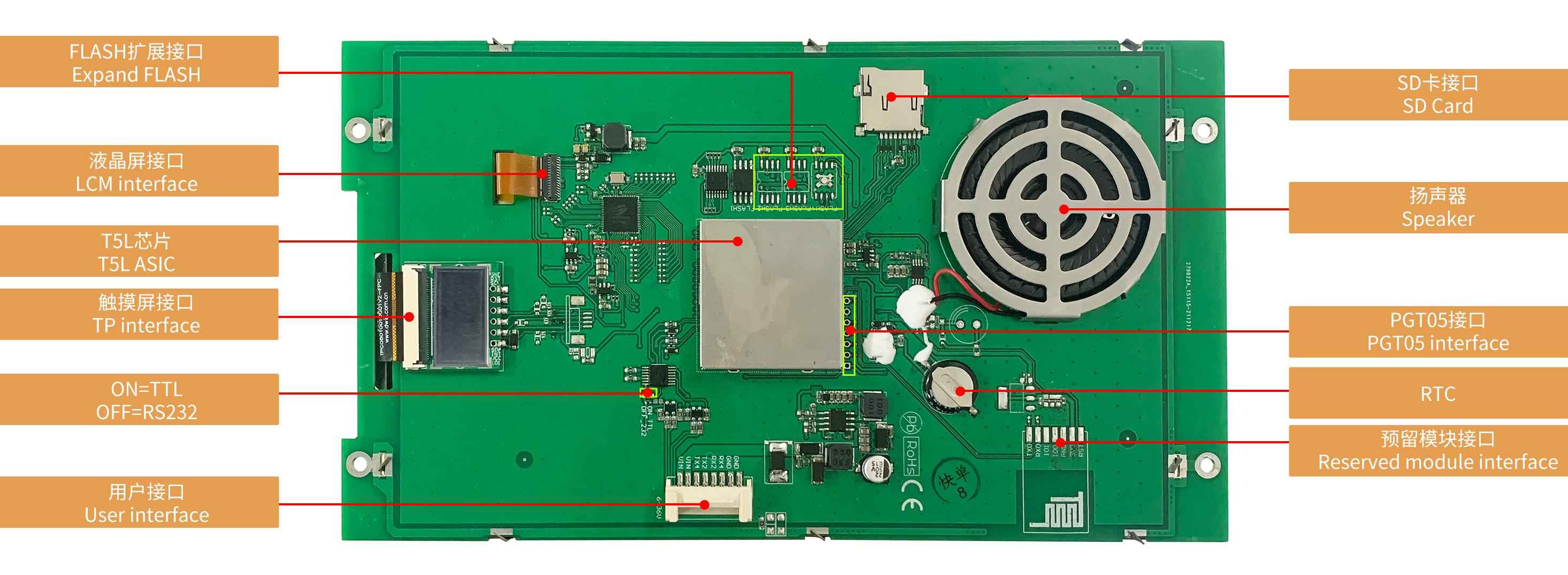

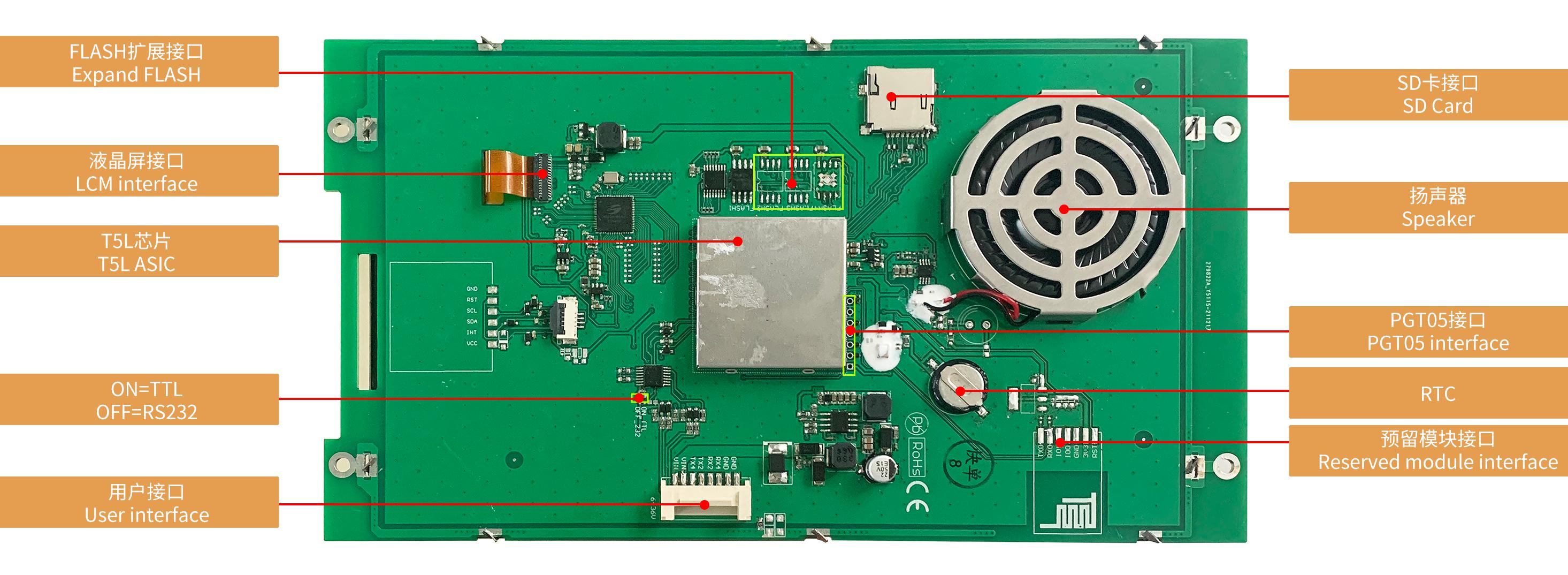

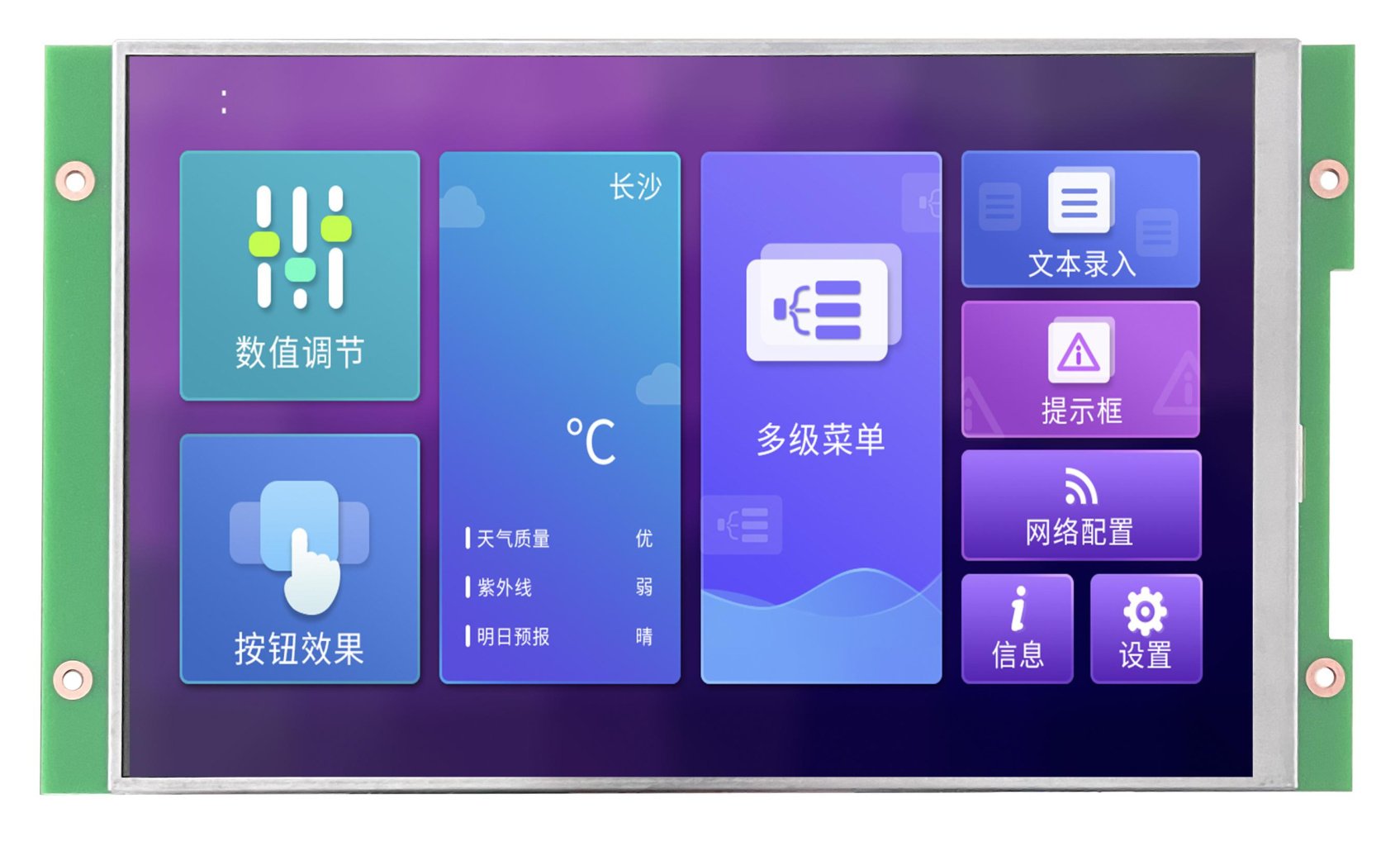

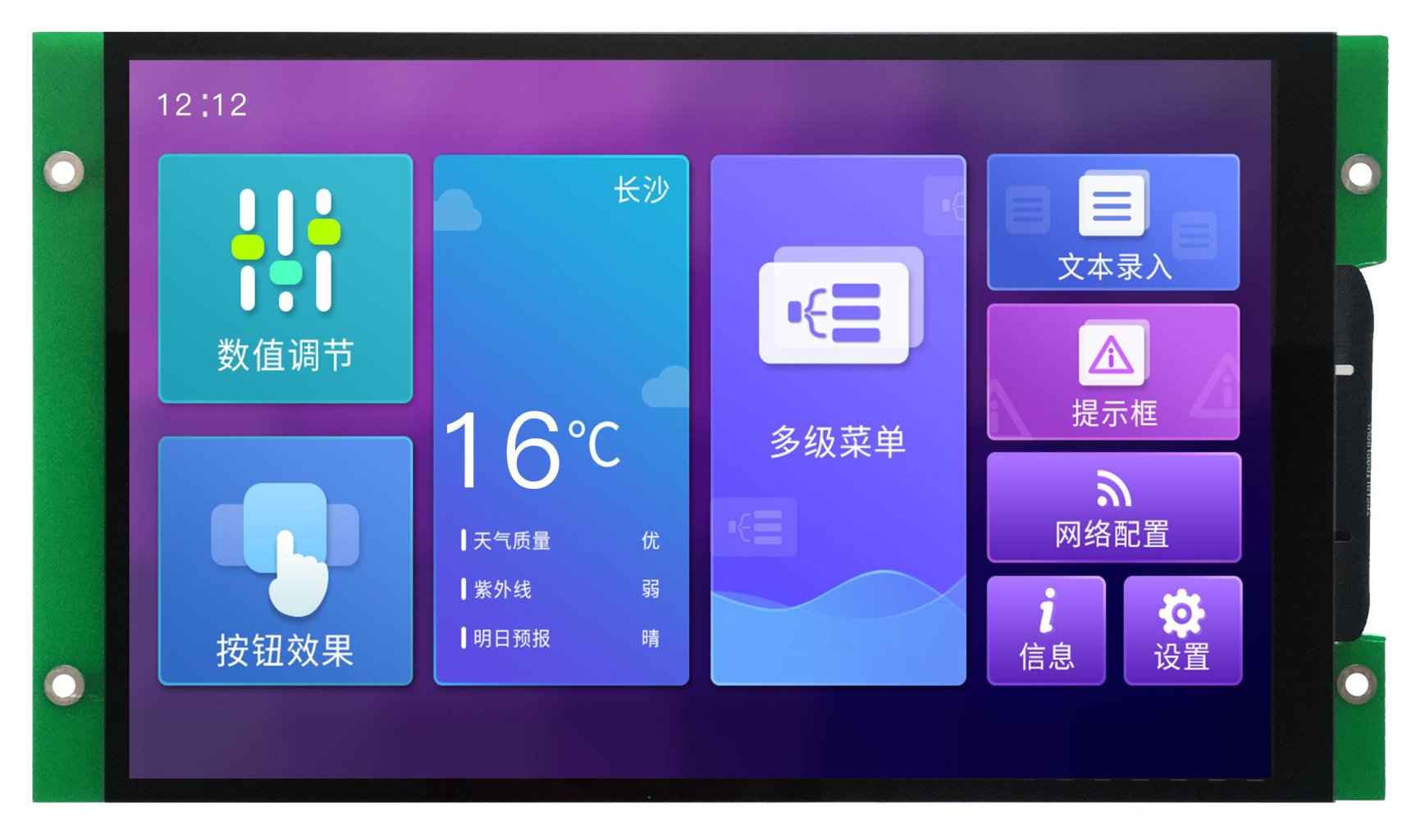

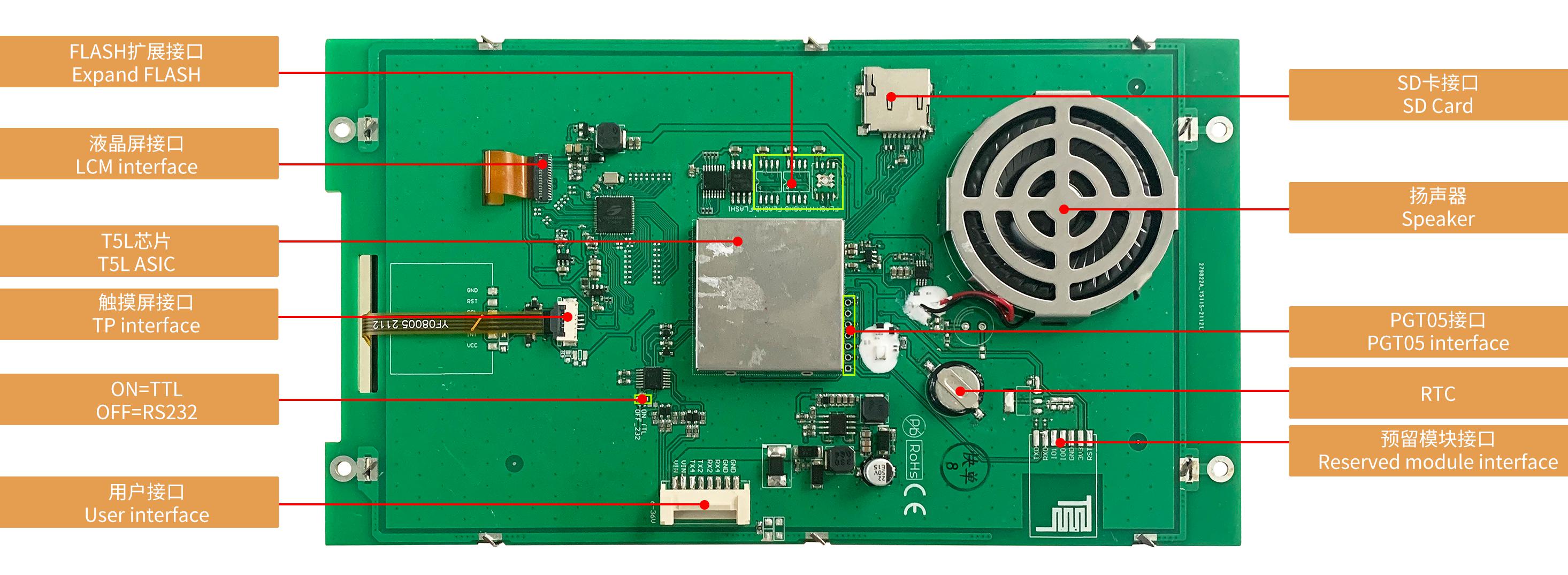

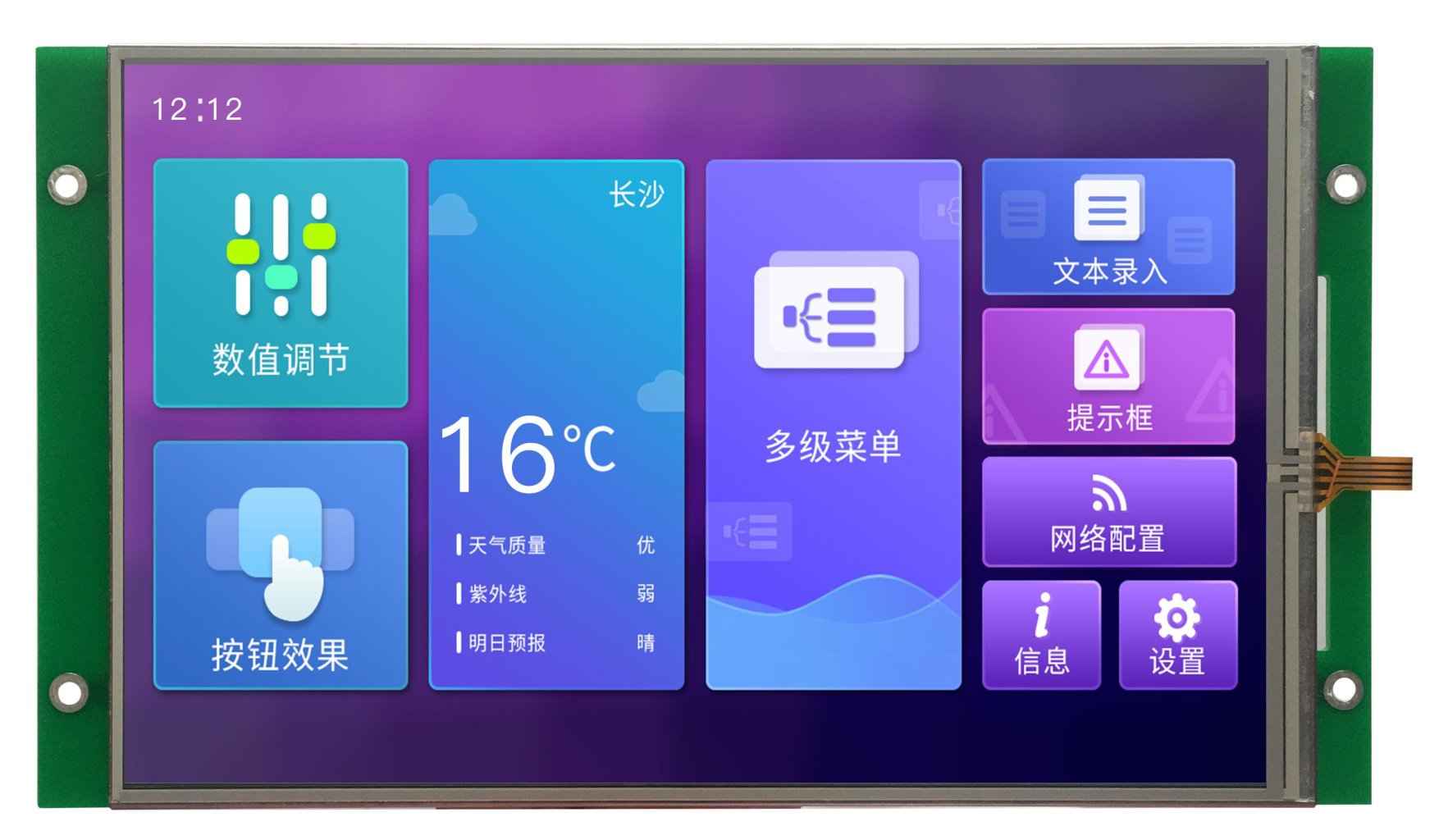

DMG12800C080_03WTR Резистивный сенсорный экран, встроенный динамик / DMG12800C080_03WTC Емкостный сенсорный экран, встроенный динамик / DMG12800C080_03WN Встроенный динамик

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC: 220 нит / _WTR: 200 нит / _WN: 250 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Область просмотра (View Area, V.A.) [Дисплей]

172.22×107.04

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~15В

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 280 мА

Рабочая температура [Рабочая среда]

-10~50℃

Температура хранения [Рабочая среда]

-20~60℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC31 0.3mm, MIPI interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = -4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 4 мА, 2.4~5.5В. Вход 0: Iin = 4 мА, 0~1.0В

Входной интерфейс [Интерфейс]

UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (доступно только после настройки ОС)

Пользовательский интерфейс [Интерфейс]

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Flash расширение [Память]

Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Динамик [Интерфейс]

Бортовой динамик. Мощность: 2 Вт

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние

Видео [Видео]

https://www.dwin-global.com/uploads/DMG12800C080_03WTR.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-03-07

Гарантия

1 год

Страна бренда

Китай

• DMG12800C080_03WTC.pdf — Размер 2996Кб

• DMG12800C080_03WTR.pdf — Размер 3075Кб

• DMG12800C080_03WN.pdf — Размер 3020.1Кб
